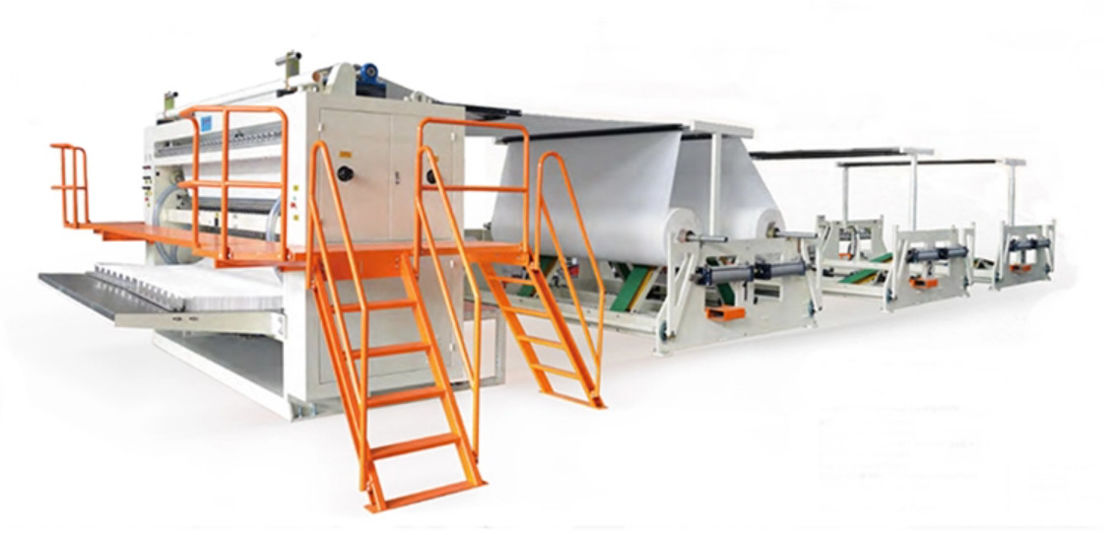

Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW

Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW

Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW
video
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: YU SHENG DA
إصدار الشهادات: CE
رقم الموديل: YD-FTM-I
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: التعبئة الخشبية
وقت التسليم: 40 يوما بعد الدفعة الأولى
شروط الدفع: L / C ، T / T
القدرة على العرض: 10 مجموعات شهريا
اتصل
مفصلة وصف المنتج
تحمل: صنع في اليابان سرعة: 4800 ورقة / دقيقة
محرك: سيمنز شاشة اللمس: سيمنز
صلب: NO 45 فولاذ بناء: مجلس الجدار
الجهد االكهربى: 380 فولت ، 50 هرتز أو حسب الطلب البعد (L * W * H): 6200 * 2200 * 2200 مم
توفير خدمة ما بعد البيع: يتوفر المهندسون لخدمة الآلات في الخارج ، والدعم الفني للفيديو ، والدعم عبر الإنترنت ، وخدمة الصيانة شرط: جديد
ضمان: سنة واحدة الطاقة (W): 7.5 كيلو واط
نوع المنتج: آلة صنع مناديل الوجه نوع المعالجة: آلة صنع مناديل الوجه
تسليط الضوء:

آلة طي مناديل الوجه بصندوق Interfold

,

آلة طي مناديل الوجه PLC

,

آلة نقش حامل مناديل 7.5KW

التلقائي عالية السرعة interoldold مربع مناديل الوجه طي الورق مما يجعل آلة النقش مجلد





الخط كله مع آلة مناديل الوجه ، الناقل ، آلة قطع مناديل مناديل الوجه وآلة تعبئة الأغشية البلاستيكية



وصف

التلقائي عالية السرعة interoldold مربع مناديل الوجه طي الورق مما يجعل آلة النقش مجلدهو مع وظائف النقش ، والحز ، والطي ، والعد ، والقسمة ، والأخذ التلقائي ، والنقل التلقائي ، والتعبئة التلقائية في واحدة ، والتي يتم ملء عملية الإنتاج بأكملها تلقائيًا.يتميز خط الإنتاج هذا بمزايا التشغيل البسيط ، وكفاءة الإنتاج العالية ، والحفاظ على اتساق المنتجات النهائية ، مع الإنتاج التلقائي بالكامل ، يمكن تقليل كمية العمالة الإنتاجية ، وذلك لتوفير تكلفة الإنتاج وإدارة بشكل كبير.


تخصيص





نموذج

2 لتر

3 لتر

4 لتر

5 لتر

6 لتر

10 لتر

يتم تحديد أحجام أخرى.

عرض لفة جامبو

400 ملم

600 ملم

800 مم

1000 مم

1200 ملم

2000 ملم

حجم تكشفت

200x200mm ± 2mm 210x210mm ± 2mm 250x230mm ± 2mm

حجم مطوي

200x100mm ± 2mm 210x105mm ± 2mm 250x115mm ± 2mm

قطر لفة جامبو

≤1200 مم.

قطر النواة الداخلية

3 بوصة (76 ملم)

مواد خام

13-18 جم / م 2 لطبقتين ، 18-35 جم / م 2 لأنسجة اللب الخشبية أحادية الطبقة.

g / m2 أخرى حسب الطلب.

مواد أخرى مثل محبوكة أو إيرلايد ليتم تخصيصها.

سرعة الإنتاج

900-1200 ورقة / دقيقة / ممر ، حسب الأحجام وجودة الورق وتشغيل العمال.

قسم الطي

طي الفراغ مع مضخة فراغ.

أضعاف V / Interfold.N أضعاف ، M أضعاف ، C أضعاف أو طي خاص للتخصيص.

الشفرات العلوية ثابتة ، والشفرات السفلية تدور.

قسم Unwinder

اثنان الظهر الوقوف.

لفة جامبو تحميل آلي بالهواء المضغوط.

مع حزام مسطح عريض مدفوعة.

مع نظام شد يتم تعديله يدويًا بواسطة بكرة مخروطية

يتم تشغيلها بواسطة محرك مستقل ، كل لفة جامبو يتم التحكم فيها بواسطة محرك مستقل.لا سلسلة.

قسم النقش

وحدات النقش من الصلب إلى المطاط.

نظام تحكم هوائي.تسيطر عليها الاسطوانات.

مع ممسحة زيت لباد لإزالة الكهرباء الساكنة ، وفضلات الأنسجة ، والغبار من البكرات.

نظام التوتر

يتم ضبطها يدويًا بواسطة بكرة مخروطية أو وحدة تحكم في السرعة.

نظام العد

العد الهوائي.

العد المتعرج لليسار واليمين أو علامة الحبر.

نظام التحكم

التحكم في سرعة التردد (التحكم في العاكس)

وظيفة JOG

وظيفة التوقف في حالات الطوارئ

توقف تلقائي في حالة كسر الورق.

كشف الاستشعار البصري

الطاقة المركبة

4-11KW للمحرك الرئيسي ، 7.5-37 KW لمضخة الفراغ ، 3 مراحل 380V 50 هرتز أو حسب الطلب.

ضغط جوي

0.5 ميجا باسكال (من إعداد العميل).

نظام القطع

آلات القطع

منشار السجل

رأى الفرقة السيارات

سرعة القطع

80-130 قص / دقيقة / قناة × 1 أو 2 قناة

40-70 قطع / دقيقة

أحجام حزم الأنسجة العملية

العرض: 45 مم - 120 مم ، قابل للتعديل

الارتفاع: 30 ملم -140 ملم ، قابل للتعديل

الطول: 200-2800 مم لتتبع مؤازر طول تعسفي (قابل للتعديل)

أحجام القطع

تتبع مؤازر ، قابل للتعديل.

نظام التحكم

تتبع مؤازر ، تحكم PLC ، شاشة LCD تعمل باللمس.

الطاقة المركبة

8KW ، AC380V 50 هرتز أو حسب الطلب.

4KW ، AC380V 50 هرتز أو حسب الطلب.

نظام التعبئة

الآلات

آلة تعبئة علب الكرتون الأوتوماتيكية بالكامل

آلة تعبئة البلاستيك من النوع الناعم الأوتوماتيكية بالكامل

سرعة التعبئة

25-30 صندوق / دقيقة

60-75 كيس / دقيقة

الطاقة المركبة

0.75Kw للمحرك الرئيسي 2.4Kw لطاقة التسخين ،

3 مراحل 380 فولت 50 هرتز أو حسب الطلب.

5.4Kw للمحرك الرئيسي 3.6Kw لطاقة التسخين ،

3 مراحل 380 فولت 50 هرتز أو حسب الطلب.

العناصر الاختيارية

قسم التصفيح

متداخل في التصفيح المتداخل أو من نقطة إلى نقطة.

قسم النقش

الصلب إلى الصلب أو الصلب إلى المطاط.

تقنية النقش المبتكرة حديثًا.

قسم الطباعة

1-4 ألوان طباعة فلكسوغرافية

الطباعة بالحبر المائي

أنيلوكس السيراميك

نظام التجفيف

نظام طباعة مغلق

نظام دليل الويب التلقائي

نظام كهربائي

نظام شد الويب الأوتوماتيكي

ماركة مشهورة




المواصفات الرئيسية


  1. السرعة: 4800 ورقة / دقيقة

  2. نوع الطي: Interfold

  3. حافة النقش

  4. دلتا محول التردد

  5. المحرك: سيمنز

  6. أجزاء تعمل بالهواء المضغوط AIRTAC

  7. 20 مللي متر لوحة لوحة الحائط سمك للحامل الخلفي

  8. لوحة لوحة الجدار بسماكة 40 مم لوحدة النقش

  9. لوحة لوحة الجدار بسماكة 30 مللي متر لأجزاء قابلة للطي للأسطوانة

  10. مفتاح كهروضوئي (عين سحرية) اومرون

العلامة التجارية للأجزاء الكهربائية والأجزاء الأخرى


لا

اسم

ماركة

المكان الأصلي

1

محرك

سيمنز

الصين

2

الأجزاء الهوائية

اومرون

ألمانيا

3

مضخة فراغ

Longtech

تاي واي

3

تحويل التردد

دلتا

تاي واي


وصف المنتج

عالية الجودة آلة مناديل الوجه آلة صنع المنتجات الورقية

Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 0



سمات:

تدفق عمل آلة صنع مناديل الوجه: يتم قطع لفات الجامبو التي تم قطعها إلى العرض المطلوب بواسطة أسطوانات القطع ، ثم يتم طيها في صفائح مناديل الوجه المستطيلة المتداخلة.
تعتمد هذه الآلة على محرك سيرفو مستقل ، ووظائف الوسم الأوتوماتيكية للتحكم في شد الورق ، وتتميز بالسرعة العالية والطي الجميل والتشغيل السهل

1.يمكن طلب الصلب إلى لفات النقش المطاطية ، مفصولة بالهواء المضغوط.

2. رف لوحة الحائط و آلة تشغيل الاستقرار وجيدة للغاية وسريعة.

3. تحميل لفة جامبو الهوائية ، قيادة الورق الهوائية ، إضافة سرعة غير متدرجة ، والتحكم في توتر الويب.

4.مجهزة مع مضخة فراغ نوع الجذور لتشغيل مستقر للآلة.

5.Make عرض المنتجات المختلفة حسب المتطلبات.

6. مجهزة مع وحدة النقش حافة للحفاظ على الطية معا.

7.تتوقف الآلة عند كسر الورق. تجنب الهدر الناتج عن عدم كسر الورق أو الورق.

8.يمكن ربط الويب على الجهاز من خلال زري الركض ، مما يجعل خيوط الويب أكثر أمانًا وأسهل.

1. مواصفات آلة طي مناديل الوجه:

نموذج الآلة
SYM-190 / 6L (يتم تحديد حجم آخر)
تكشفت حجم المنتجات النهائية
95x (120-210) × 2 مم
حجم المنتجات القابلة للطي
190x (120-210) × 2 مم
عرض المواد الخام
1260 ملم
قطر المواد الخام
1200 ملم
القطر الأساسي للمواد الخام
76.2 ملم
سعة الإخراج (8 ساعات)
2000-3000 كجم
وحدة النقش
من الصلب إلى المطاط
حافة النقش
نقش حافة الصلب إلى الفولاذ ، تنظيم هوائي مستقل
وحدة الحز
الحز الهوائي
قوة المحرك المؤازرة الرئيسية
5.5 كيلو واط
استرخاء قوة التردد للمحرك
1.5 كيلو واط (وحدتان)
نظام الشفط
مضخة فراغ 18.5 كيلو واط (منفاخ الجذور التايوانية)
نظام هوائي
3HP ضاغط الهواء ، دقيقة.ضغط 5 كجم / سم 2 باسكال (مقدم من قبل المستخدم نفسه)
نظام القيادة
توقيت الحزام
البعد
5870x2800x2207 ملم
وزن
حوالي 5 أطنان
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 1
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 2
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 3
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 4

2. مواصفات آلة قطع المنشار ذات القناة الواحدة:

Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 5
تعيين
قيمه المعامل
طول لا شيء يقطع أنسجة الوجه
الحد الأدنى 500 مم
ارتفاع الأنسجة
30 ~ 130 ملم
سرعة الآلة
20 ~ 150 قطع / دقيقة
سرعة التشغيل
20 ~ 120 قطع / دقيقة
شفرة دائرية بقطر خارجي
Φ610 مم
قص الورق سكين دائري السرعة القصوى
980R / دقيقة
مواصفات المنتجات النهائية
70 ~ 300 ملم
عرض الورق
70 ~ 110 ملم
طول القطع
70 ~ 300 ملم
طول اليسار
20 ~ 65 ملم
قوة
11 كيلو واط
مزود الطاقة
380 فولت 50 هرتز
مصدر الهواء
0.5 ~ 0.8 ميجا باسكال
حجم الماكينة
4600 * 1700 * 2500 مم
وزن الآلة
2300 ~ 2600 كجم
الفرامل
إعداد المعلمة (تلقائي / يدوي)
سكين شحذ متدرج
إعداد المعلمة (تلقائي)
سكين شحذ هوائي
إعداد المعلمة (تلقائي / يدوي)
نفخ الهواء
بدون
مفتاح الضغط الكلي
القيمة (لا)
واجهة الإنسان والحاسوب
دلتا
مغير التردد
دلتا
محرك سيرفو
دلتا

3. مواصفات آلة تغليف مناديل الوجه:

1. اعتماد طريقة التعبئة عن طريق التغليف ، الطي والختم بهيكل مضغوط ، يجعل العبوة تبدو جميلة ويتم إحكام الختم.
2. يتم التحكم فيها عن طريق تنظيم السرعة غير المتدرج ، وشاشة اللمس و PLC ، فإن الشاشة على واجهة الإنسان والآلة تجعل الصيانة أكثر بساطة.
3. يتم تطبيقه مع ناقل التغذية بالترتيب الأوتوماتيكي ، فمن الملائم توصيل الناقل بخط الإنتاج الأوتوماتيكي ، مما يوفر تكلفة العمالة إلى الحد الأقصى.
4. إنه يوفر الكثير من مواد التغليف عن طريق فحص الخلية الكهروضوئية ، تتبع المؤازرة ، والإيقاف التلقائي لتغذية الفيلم بدون منتج.
5. أتمتة عالية ومهنة عالية وكفاءة عالية ومشاكل أقل.
6. مع نطاق حجم التعبئة الواسع ، يمكن تبادل أحجام التعبئة المختلفة بسرعة.

أحجام الأنسجة:
L: 150-400 مم W: 150-200 مم H: 35-150 مم
سرعة التعبئة:
40-70 كيس / دقيقة
مزود الهواء:
0.5-0.8 ميجا باسكال
وزن الآلة:
3300 كجم
الأبعاد الخارجية (LxWxH):
5885x3560x1925 (مم)
قوة التسخين:
3.6 كيلو واط
قوة المحرك:
3.6 كيلو واط
حجم التعبئة:
≤230x190x100 (مم)
ضوضاء العمل:
≤78 ديسيبل
فيلم التعبئة:
CPP
نوع مصدر الطاقة:
380 فولت ، 50 هرتز
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 6
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 7

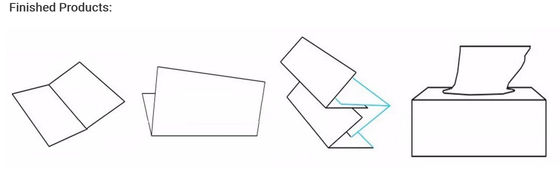

المنتجات النهائية:

Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 8

4.مواصفات آلة تعبئة الأكياس متعددة المنافذ شبه الأوتوماتيكية:

حجم التعبئة
≤500x300x110mm (LxWxH)
≥220x120x90mm (طول × عرض × ارتفاع)
سرعة التعبئة
10-20 كيس / دقيقة
ضغط الغاز
0.5 ميجا باسكال - 0.8 ميجا باسكال
الجهد والتردد
380 فولت ، 50 هرتز ، 3 مراحل
إجمالي الطاقة
0.8 كيلو واط
وزن
1000 كجم
البعد الشامل
4900x1650x1280 ملم
كيس مناديل ورقية (صف واحد / صفين)
كيس مناديل ورقية (صف واحد / صفين)
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 9

المنتجات النهائية:

Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 10
التعبئة والتسليم
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 11
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 12
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 13
شركتنا
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 14
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 15

سمات:

تستخدم آلة مناديل الوجه ذات الرسم على شكل صندوق لفة ضخمة الحجم للمعالجة والطي إلى نوع "V" من الورق.الآلة تتبنى مبدأ الامتصاص الفراغي وطي المناور الإضافي.1. نقاط العد التلقائي إخراج صف كامل ؛2. مقص أصلع حلزوني ، طي الامتزاز بالفراغ.3. استرخاء تنظيم السرعة غير المتدرجة ، يمكن ضبطه لاستخدامه في المواد الورقية ذات التوتر العالي أو المنخفض ؛4. اعتماد التحكم في برمجة الكمبيوتر PLC ، الرفع الهوائي للفة الجامبو ، سهل التشغيل ؛5. مراقبة تحويل التردد ، توفير الطاقة.6. يمكن تعديل عرض الورق لتلبية متطلبات السوق المختلفة.7. دعم جهاز نمط لف الورق وجهاز لف الحواف ، النمط واضح ومرن لتلبية طلب السوق.(النمط المحدد من قبل العملاء) 8.يمكن أن يصنع منشفة بطبقة واحدة من النوع "V" وطبقتين من التصفيح بالغراء. (اختياري)
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 16
تكشفت حجم المنتجات النهائية
180x200mm (أحجام أخرى متوفرة)
قطر المواد الخام
φ 1300 مم (تتوفر أحجام أخرى)
القطر الأساسي للمواد الخام
76.2 مم (أحجام أخرى متوفرة)
سرعة
0-100 م / دقيقة
برمجة وحدة التحكم
تحكم برمجة PLC
نظام العد
المكدس البديل عن طريق عدد المكدس / الحبر
قوة المحرك الرئيسية
5.5-11 كيلو واط منظم سرعة تحويل التردد ، 5.5-11 كيلو واط
وحدة شفط الفراغ الخامس
11- 32 كيلو واط
نظام هوائي
كمبروسر هواء 3 حصان كحد أدنىضغط 5 كجم / سم 2 ميجا باسكال (يتم توفيره من قبل العميل)
البعد (Lx WxH)
6370 × 2080 × 2130 ملم
وزن
4500-7500 كجم
برمجة وحدة التحكم
جهاز تحكم قابل للبرمجة (PLC) ، لوحة تشغيل بشاشة LCD
بوويرل
سرعة تحويل التردد
نظام القيادة
حزام التوقيت ، المحرك
وحدة الحز
شق نقطي هوائي
حافة النقش
من الصلب إلى الفولاذ ، تعديل مستقل
وحدة شفط الفراغ الخامس
مضخة فراغ نوع الجذور
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 17
Interfold Box PLC آلة طي مناديل الوجه الصلب 7.5KW 18
