380V صندوق رسم جامبو لفة آلة صنع مناديل الوجه

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YU SHENG DA
إصدار الشهادات:	CE
رقم الموديل:	YD-FTM-I

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	Negotiable
تفاصيل التغليف:	التعبئة الخشبية
وقت التسليم:	40 يوما بعد الدفعة الأولى
شروط الدفع:	L / C ، T / T
القدرة على العرض:	10 مجموعات شهريا

اتصل

مفصلة وصف المنتج

تحمل:	صنع في اليابان	سرعة:	4800 ورقة / دقيقة
محرك:	سيمنز	شاشة اللمس:	سيمنز
بناء:	مجلس الجدار	PLC:	دلتا
الجهد االكهربى:	380 فولت ، 50 هرتز أو حسب الطلب	البعد (L * W * H):	6200 * 2200 * 2200 مم
توفير خدمة ما بعد البيع:	يتوفر المهندسون لخدمة الآلات في الخارج ، والدعم الفني للفيديو ، والدعم عبر الإنترنت ، وخدمة الصيانة	شرط:	جديد
ضمان:	سنة واحدة	الطاقة (W):	7.5 كيلو واط
نوع المنتج:	آلة صنع مناديل الوجه	نوع المعالجة:	آلة صنع مناديل الوجه
تسليط الضوء:	ماكينة صنع مناديل الوجه بسحب الصناديق 380 فولت , ماكينة صنع مناديل الوجه الجامبو رول , ماكينة صنع مناديل ورقية للرسم بصندوق 380 فولت

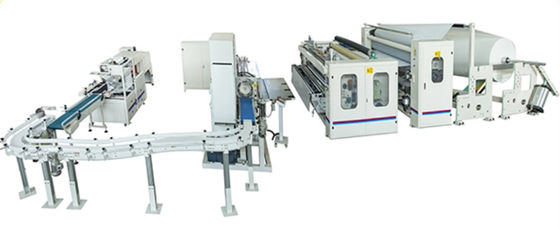

خط إنتاج مناديل الوجه ذات رسم الصندوق الأوتوماتيكي الكامل مع آلة قطع الورق

وصف

سيمنز العلامة التجارية PLC آلة مناديل الوجه الكامل خط الإنتاج هو cتتكون من مجموعة واحدة من آلة مناديل الوجه ذات الرسم الأوتوماتيكي بالكامل ، وآلة قطع مناديل الوجه ذات مجموعة واحدة ، ومجموعة واحدة من آلة ختم الكرتون الأوتوماتيكية بالكامل وحزام ناقل.

إنها تجمع النقش ، الطي ، العد ، المطابقة مع آلة قطع الورق عالية السرعة ، النقل ، صندوق الختم الأوتوماتيكي المعبأ والأوتوماتيكي في جسم واحد.تعتمد هذه المعدات على نظام التحكم المنطقي القابل للبرمجة والتحكم في التردد وتجهيزها بنظام تشغيل متعدد الصور ورجل يعمل باللمس.اعتماد قيادة حزام التزامن ، قيادة آلة تغيير السرعة للآلة الكاملة ، مما يجعل الماكينة مناسبة لأنواع مختلفة من متطلبات المواد الخام ، وتحسين الجودة والكفاءة.

تخصيص

آلة طي مناديل الوجه

حجم المنتجات النهائية	(17-220) × 210 مم (العرض قابل للتعديل) (يمكن تخصيص أحجام أخرى)
حجم لفة جامبو (مم)	أقصى عرض 420-2100 مم 12 ~ 18 جم / م 2 × 2 (رقائق) قطر لفة جامبو ≤1200mm
القطر الداخلي لجوهر لفة جامبو	76.2 مم (يمكن تخصيص أحجام أخرى)
سرعة الآلة	800-1000 سحب / دقيقة (يتم تعيينها حسب عدد الخطوط)
وحدة النقش	فولاذ إلى بكرة مطاطية ، نقش فولاذي على فولاذ ، فولاذ إلى بكرة شعر ، فولاذ إلى بكرة ورقية.
أسطوانة النقش أسفل	بكرة اللباد ، بكرة الورق ، الأسطوانة المطاطية ، الأسطوانة الفولاذية
النقش المتداول الجانب	من الصلب إلى الفولاذ ، تعديل مستقل
نظام الحز	وضع هوائي القطع
نظام الشفط	7.5-30 كيلو واط
نظام هوائي	ضاغط هواء 3Pa ، ضغط أدنى 5 كجم / سم 2 باسكال (يجب على العميل التحضير بنفسه)
قوة الآلة	10-40 كيلو واط ، (380 فولت ، 50 هرتز)
الحجم الكلي	L × W × H = 7 × (1.2 ~ 2.8) × 1.8 م
وزن الآلة	2 ~ 4 ت
العناصر المختارة (يجب طلبها بشكل منفصل)
وحدة النقش	من الصلب إلى الأسطوانة المطاطية ، والصلب إلى الأسطوانة الفولاذية ، والصلب إلى الأسطوانة اللباد ، والصلب إلى الأسطوانة الورقية ؛
أسطوانة النقش أسفل	بكرة اللباد ، بكرة الورق ، الأسطوانة المطاطية ، الأسطوانة الفولاذية
نظام الحز	القطع الهوائي ، القطع الكامل
النقش المتداول الجانب	من الصلب إلى الفولاذ ، تعديل مستقل

منشار قطع مناديل الوجه

نموذج	CS-DH150A
أبعاد القطع L × W × H	L = 90-250 ، W = 60-150 ، H = 60-150
أقصى طول بكرة التغذية	1800 ملم
نظام القيادة	حزام تغذية محرك سيرفو
نظام القطع	تناوب حركة السكين الدائرية والأنسجة المستمرة للأمام حركة
سرعة التصميم	150 قطع / دقيقة ، مجموعتان لكل قطعة
سرعة الإنتاج	0-120 قطع / دقيقة ، مجموعتان لكل قطع (الطول = 100 مم)
طحن	طحن هوائي ، يمكن ضبط المعلمة على لوحة التحكم
طحن التغذية	طحن تلقائي للتغذية للسكين الدائرية
سكين تعديل ارتفاع الذراع	يدويا
نظام إزالة الغبار	مروحة شفط للغبار وسماع إزالة الطحن من الجانبين عجلة
نظام التبريد	تهب هواء مضغوط ثابت للتبريد
تعديل طول القطع	على لوحة التحكم ، التسامح ± 1 مم
قطع التسامح الرأسي	± 1 مم تسامح عمودي
قوة	12.5 واط
متطلبات ضغط الهواء المصغر	6 ميجا باسكال
استهلاك الغاز	500 لتر / التحول
القيادة	غطاء واقي لوحدة القيادة الرئيسية
حماية	محرك فردي ، محرك سيرفو ، سير توقيت ، حزام مسطح

آلة تغليف فيلم مناديل الوجه البلاستيكية

نموذج	آر بي -60
طول مواصفات التعبئة (مم)	100-230
العرض (مم)	100-150
الارتفاع (مم)	30-100
سرعة التعبئة (مغلف / دقيقة)	25-60 علبة / دقيقة
إجمالي الطاقة (kw)	6.83
الوزن الإجمالي (كجم)	3440
أبعاد المخطط التفصيلي (L × W × H) (مم)	3885 * 3200 * 1900
طاقة التسخين (kw)	3.35
قوة المحرك (kw)	3.48
الأعلى.أبعاد التعبئة (مم)	200 * 120 * 100
ضوضاء	78 ديسيبل
مواد التعبئة والتغليف	غشاء مانع للتسرب بالحرارة على الوجهين مثل CPP ، PE ، OPP / CPP ، PT / PE ، KOP / CP ، إلخ.
مزود الطاقة	380 فولت 50 هرتز

المواصفات الرئيسية

مخطط تدفق إنتاج مناديل الوجه: لفة جامبو لفك اللف - وحدة النقش - وحدة الطي - الحز (القطع) - العد - الإخراج.

1. حوامل لفة جامبو: 2: ستركوتور نوع لوح الحائط ، لوح فولاذي بسمك 20 مم

2. هيكل آلة ميان: ستركوتور نوع لوحة الحائط ، لوحة الصلب سمك 50 مم

3. مُجهزة بحزام عريض من النوع الهوائي لنقل الورق ، كل لفة ضخمة لديها جهاز ضبط شد مستقل وجهاز تعديل من اليسار إلى اليمين.

4. وحدة لفة جامبو للرفع تعمل بالهواء المضغوط لتقليل قوة العمل.

5. التوقف التلقائي عند كسر الورق لتقليل هدر الورق

6. عرض القطع قابل للتعديل من 100-210 مم بحرية.

5. الوحدات الاختيارية: وحدة النقش ووحدة نقش الحواف.

8. نظام امتصاص الجذور عثرة الفراغ مع شفط قوي ، والضغط السلبي مستقر.

9. تتبنى التحكم المتقدم في برنامج الكمبيوتر Siemens PLC ، عاكس التردد Siemens لضبط السرعة ،

10. العد التلقائي وترتيب الأكوام ، مع شاشة لمس إعدادات المعلمة

11. وحدة النقش: فولاذ إلى فولاذ

العلامة التجارية للأجزاء الكهربائية والأجزاء الأخرى

لا	اسم	ماركة	المكان الأصلي
1	محرك	سيمنز	الصين
2	الأجزاء الهوائية	اومرون	ألمانيا
3	مضخة فراغ	Longtech	تاي واي
3	تحويل التردد	دلتا	تاي واي

وصف المنتج

عالية الجودة آلة مناديل الوجه آلة صنع المنتجات الورقية

سمات:

تدفق عمل آلة صنع مناديل الوجه: يتم قطع لفات الجامبو التي تم قطعها إلى العرض المطلوب بواسطة أسطوانات القطع ، ثم يتم طيها في صفائح مناديل الوجه المستطيلة المتداخلة.

تعتمد هذه الآلة على محرك سيرفو مستقل ، ووظائف الوسم الأوتوماتيكية للتحكم في شد الورق ، وتتميز بالسرعة العالية والطي الجميل والتشغيل السهل
يمكن طلب الصلب إلى لفات النقش المطاطية ، مفصولة بالهواء المضغوط.
رف لوحة الحائط و آلة تشغيل الاستقرار وجيدة للغاية وسريعة.
تحميل لفة جامبو الهوائية ، قيادة الورق الهوائية ، إضافة سرعة غير متدرجة ، والتحكم في توتر الويب.
مجهزة مع مضخة فراغ نوع الجذور لتشغيل مستقر للآلة.
Make عرض المنتجات المختلفة حسب المتطلبات.
مجهزة مع وحدة النقش حافة للحفاظ على الطية معا.
تتوقف الآلة عند كسر الورق. تجنب الهدر الناتج عن عدم كسر الورق أو الورق.
يمكن ربط الويب على الجهاز من خلال زري الركض ، مما يجعل خيوط الويب أكثر أمانًا وأسهل.

1. مواصفات آلة طي مناديل الوجه:

نموذج الآلة	SYM-190 / 6L (يتم تحديد حجم آخر)
تكشفت حجم المنتجات النهائية	95x (120-210) × 2 مم
حجم المنتجات القابلة للطي	190x (120-210) × 2 مم
عرض المواد الخام	1260 ملم
قطر المواد الخام	1200 ملم
القطر الأساسي للمواد الخام	76.2 ملم
سعة الإخراج (8 ساعات)	2000-3000 كجم
وحدة النقش	من الصلب إلى المطاط
حافة النقش	نقش حافة الصلب إلى الفولاذ ، تنظيم هوائي مستقل
وحدة الحز	الحز الهوائي
قوة المحرك المؤازرة الرئيسية	5.5 كيلو واط
استرخاء قوة التردد للمحرك	1.5 كيلو واط (وحدتان)
نظام الشفط	مضخة فراغ 18.5 كيلو واط (منفاخ الجذور التايوانية)
نظام هوائي	3HP ضاغط الهواء ، دقيقة.ضغط 5 كجم / سم 2 باسكال (مقدم من قبل المستخدم نفسه)
نظام القيادة	توقيت الحزام
البعد	5870x2800x2207 ملم
وزن	حوالي 5 أطنان

2. مواصفات آلة قطع المنشار ذات القناة الواحدة:

تعيين	قيمه المعامل
طول لا شيء يقطع أنسجة الوجه	الحد الأدنى 500 مم
ارتفاع الأنسجة	30 ~ 130 ملم
سرعة الآلة	20 ~ 150 قطع / دقيقة
سرعة التشغيل	20 ~ 120 قطع / دقيقة
شفرة دائرية بقطر خارجي	Φ610 مم
قص الورق سكين دائري السرعة القصوى	980R / دقيقة
مواصفات المنتجات النهائية	70 ~ 300 ملم
عرض الورق	70 ~ 110 ملم
طول القطع	70 ~ 300 ملم
طول اليسار	20 ~ 65 ملم
قوة	11 كيلو واط
مزود الطاقة	380 فولت 50 هرتز
مصدر الهواء	0.5 ~ 0.8 ميجا باسكال
حجم الماكينة	4600 * 1700 * 2500 مم
وزن الآلة	2300 ~ 2600 كجم
الفرامل	إعداد المعلمة (تلقائي / يدوي)
سكين شحذ متدرج	إعداد المعلمة (تلقائي)
سكين شحذ هوائي	إعداد المعلمة (تلقائي / يدوي)
نفخ الهواء	بدون
مفتاح الضغط الكلي	القيمة (لا)
واجهة الإنسان والحاسوب	دلتا
مغير التردد	دلتا
محرك سيرفو	دلتا

3. مواصفات آلة تغليف مناديل الوجه:

اعتماد طريقة التعبئة عن طريق التغليف ، الطي والختم بهيكل مضغوط ، يجعل العبوة تبدو جميلة ويتم إحكام الختم.

يتم التحكم فيها عن طريق تنظيم السرعة غير المتدرج ، وشاشة اللمس و PLC ، فإن الشاشة على واجهة الإنسان والآلة تجعل الصيانة أكثر بساطة.

يتم تطبيقه مع ناقل التغذية بالترتيب الأوتوماتيكي ، فمن الملائم توصيل الناقل بخط الإنتاج الأوتوماتيكي ، مما يوفر تكلفة العمالة إلى الحد الأقصى.

إنه يوفر الكثير من مواد التغليف عن طريق فحص الخلية الكهروضوئية ، تتبع المؤازرة ، والإيقاف التلقائي لتغذية الفيلم بدون منتج.

أتمتة عالية ومهنة عالية وكفاءة عالية ومشاكل أقل.

مع نطاق حجم التعبئة الواسع ، يمكن تبادل أحجام التعبئة المختلفة بسرعة.

أحجام الأنسجة:	L: 150-400 مم W: 150-200 مم H: 35-150 مم
سرعة التعبئة:	40-70 كيس / دقيقة
مزود الهواء:	0.5-0.8 ميجا باسكال
وزن الآلة:	3300 كجم
الأبعاد الخارجية (LxWxH):	5885x3560x1925 (مم)
قوة التسخين:	3.6 كيلو واط
قوة المحرك:	3.6 كيلو واط
حجم التعبئة:	≤230x190x100 (مم)
ضوضاء العمل:	≤78 ديسيبل
فيلم التعبئة:	CPP
نوع مصدر الطاقة:	380 فولت ، 50 هرتز

المنتجات النهائية:

4.مواصفات آلة تعبئة الأكياس متعددة المنافذ شبه الأوتوماتيكية:

حجم التعبئة	≤500x300x110mm (LxWxH)
حجم التعبئة	≥220x120x90mm (طول × عرض × ارتفاع)
سرعة التعبئة	10-20 كيس / دقيقة
ضغط الغاز	0.5 ميجا باسكال - 0.8 ميجا باسكال
الجهد والتردد	380 فولت ، 50 هرتز ، 3 مراحل
إجمالي الطاقة	0.8 كيلو واط
وزن	1000 كجم
البعد الشامل	4900x1650x1280 ملم
كيس مناديل ورقية (صف واحد / صفين)	كيس مناديل ورقية (صف واحد / صفين)
