عرض 600 مم 900 ورقة / آلة تصنيع مناديل الوجه

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YU SHENG DA
إصدار الشهادات:	CE
رقم الموديل:	YD-FTM-I

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	Negotiable
تفاصيل التغليف:	التعبئة الخشبية
وقت التسليم:	40 يوما بعد الدفعة الأولى
شروط الدفع:	L / C ، T / T
القدرة على العرض:	10 مجموعات شهريا

اتصل

مفصلة وصف المنتج

تحمل:	صنع في اليابان	سرعة:	4800 ورقة / دقيقة
محرك:	سيمنز	شاشة اللمس:	سيمنز
صلب:	NO 45 فولاذ	بناء:	مجلس الجدار
الجهد االكهربى:	380 فولت ، 50 هرتز أو حسب الطلب	البعد (L * W * H):	6200 * 2200 * 2200 مم
توفير خدمة ما بعد البيع:	يتوفر المهندسون لخدمة الآلات في الخارج ، والدعم الفني للفيديو ، والدعم عبر الإنترنت ، وخدمة الصيانة	شرط:	جديد
ضمان:	سنة واحدة	الطاقة (W):	7.5 كيلو واط
نوع المنتج:	آلة صنع مناديل الوجه	نوع المعالجة:	آلة صنع مناديل الوجه
تسليط الضوء:	آلة تصنيع مناديل الوجه بعرض 600 مم , آلة تصنيع مناديل الوجه 900 ورقة / خط , خط إنتاج مناديل الوجه 900 ورقة / لين

آلة طي مناديل الوجه وخط إنتاج الورق

وصف

خط إنتاج مناديل الوجه الأوتوماتيكي ذو السرعة العالية هو محرك سيرفو تستخدم بشكل أساسي لإنتاج مناديل الوجه المعبأة ، مناديل الوجه ذات السحب الناعم والمناشف الورقية القابلة للطي على شكل حرف V ، وتتم عملية الإنتاج بأكملها على النحو التالي: تغذية الورق الخام في آلة الطي وإخراج مناديل الوجه المطوية ، والشق والفرز تلقائيًا وتحميله في عبوات صندوقية آلة أو آلة تعبئة بلاستيكية.يتم تصدير خط الإنتاج هذا إلى أوروبا وجنوب شرق آسيا والأسواق الأخرى ، وقد نال ثناء العملاء الجدد والمنتظمين.إنها تعتمد نظام برمجة كمبيوتر PLC متقدم وتعديل السرعة بواسطة العاكس ، وحدة التراص الأوتوماتيكية.لوحة تشغيل HMI لإدخال جميع البيانات.

تخصيص

نموذج	2 لتر	3 لتر	4 لتر		5 لتر		6 لتر	10 لتر	يتم تحديد أحجام أخرى.
عرض لفة جامبو	400 ملم	600 ملم	800 مم		1000 مم		1200 ملم	2000 ملم
حجم تكشفت	200x200mm ± 2mm 210x210mm ± 2mm 250x230mm ± 2mm
حجم مطوي	200x100mm ± 2mm 210x105mm ± 2mm 250x115mm ± 2mm
قطر لفة جامبو	≤1200 مم.
قطر النواة الداخلية	3 بوصة (76 ملم)
مواد خام	13-18 جم / م 2 لطبقتين ، 18-35 جم / م 2 لأنسجة اللب الخشبية أحادية الطبقة. g / m2 أخرى حسب الطلب. مواد أخرى مثل محبوكة أو إيرلايد ليتم تخصيصها.
سرعة الإنتاج	900-1200 ورقة / دقيقة / ممر ، حسب الأحجام وجودة الورق وتشغيل العمال.
قسم الطي	طي الفراغ مع مضخة فراغ. أضعاف V / Interfold.N أضعاف ، M أضعاف ، C أضعاف أو طي خاص للتخصيص. الشفرات العلوية ثابتة ، والشفرات السفلية تدور.
قسم Unwinder	اثنان الظهر الوقوف. لفة جامبو تحميل آلي بالهواء المضغوط. مع حزام مسطح عريض مدفوعة. مع نظام شد يتم تعديله يدويًا بواسطة بكرة مخروطية يتم تشغيلها بواسطة محرك مستقل ، كل لفة جامبو يتم التحكم فيها بواسطة محرك مستقل.لا سلسلة.
قسم النقش	وحدات النقش من الصلب إلى المطاط. نظام تحكم هوائي.تسيطر عليها الاسطوانات. مع ممسحة زيت لباد لإزالة الكهرباء الساكنة ، وفضلات الأنسجة ، والغبار من البكرات.
نظام التوتر	يتم ضبطها يدويًا بواسطة بكرة مخروطية أو وحدة تحكم في السرعة.
نظام العد	العد الهوائي. العد المتعرج لليسار واليمين أو علامة الحبر.
نظام التحكم	التحكم في سرعة التردد (التحكم في العاكس) وظيفة JOG وظيفة التوقف في حالات الطوارئ توقف تلقائي في حالة كسر الورق. كشف الاستشعار البصري
الطاقة المركبة	4-11KW للمحرك الرئيسي ، 7.5-37 KW لمضخة الفراغ ، 3 مراحل 380V 50 هرتز أو حسب الطلب.
ضغط جوي	0.5 ميجا باسكال (من إعداد العميل).
نظام القطع
آلات القطع	منشار السجل				رأى الفرقة السيارات
سرعة القطع	80-130 قص / دقيقة / قناة × 1 أو 2 قناة				40-70 قطع / دقيقة
أحجام حزم الأنسجة العملية	العرض: 45 مم - 120 مم ، قابل للتعديل الارتفاع: 30 ملم -140 ملم ، قابل للتعديل الطول: 200-2800 مم لتتبع مؤازر طول تعسفي (قابل للتعديل)
أحجام القطع	تتبع مؤازر ، قابل للتعديل.
نظام التحكم	تتبع مؤازر ، تحكم PLC ، شاشة LCD تعمل باللمس.
الطاقة المركبة	8KW ، AC380V 50 هرتز أو حسب الطلب.			4KW ، AC380V 50 هرتز أو حسب الطلب.
نظام التعبئة
الآلات	آلة تعبئة علب الكرتون الأوتوماتيكية بالكامل					آلة تعبئة البلاستيك من النوع الناعم الأوتوماتيكية بالكامل
سرعة التعبئة	25-30 صندوق / دقيقة					60-75 كيس / دقيقة
الطاقة المركبة	0.75Kw للمحرك الرئيسي 2.4Kw لطاقة التسخين ، 3 مراحل 380 فولت 50 هرتز أو حسب الطلب.					5.4Kw للمحرك الرئيسي 3.6Kw لطاقة التسخين ، 3 مراحل 380 فولت 50 هرتز أو حسب الطلب.
العناصر الاختيارية
قسم التصفيح	متداخل في التصفيح المتداخل أو من نقطة إلى نقطة.
قسم النقش	الصلب إلى الصلب أو الصلب إلى المطاط. تقنية النقش المبتكرة حديثًا.
قسم الطباعة	1-4 ألوان طباعة فلكسوغرافية الطباعة بالحبر المائي أنيلوكس السيراميك نظام التجفيف نظام طباعة مغلق
نظام دليل الويب التلقائي	نظام كهربائي
نظام شد الويب الأوتوماتيكي	ماركة مشهورة

المواصفات الرئيسية

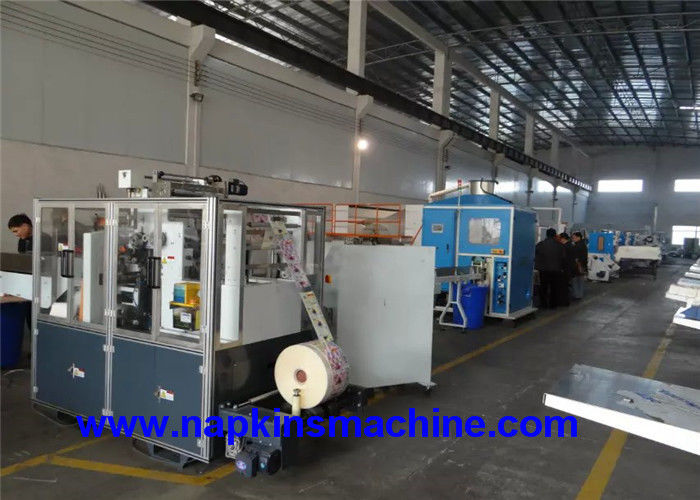

مخطط تدفق إنتاج مناديل الوجه: لفة جامبو لفك اللف - وحدة النقش - وحدة الطي - الحز (القطع) - العد - الإخراج.

1.حامل لفة جامبو: 2: لوحة من نوع لوحة الحائط ، لوح فولاذي بسمك 20 مم

2. هيكل آلة ميان: ستركوتور نوع لوحة الحائط ، لوحة الصلب سمك 50 مم

3. مُجهزة بحزام عريض من النوع الهوائي لنقل الورق ، كل لفة ضخمة لديها جهاز ضبط شد مستقل وجهاز تعديل من اليسار إلى اليمين.

4. وحدة لفة جامبو الرفع الهوائية لتقليل قوة العمل.

5. التوقف التلقائي عند انقطاع الورق لتقليل هدر الورق

6. عرض القطع قابل للتعديل من 100-210 مم بحرية.

5. الوحدات الاختيارية: وحدة النقش ووحدة نقش الحواف.

8. نظام امتصاص عثرة الجذور مع شفط قوي ، والضغط السلبي مستقر.

9. تتبنى التحكم المتقدم في برنامج الكمبيوتر Siemens PLC ، عاكس التردد Siemens لضبط السرعة ،

10. العد التلقائي وترتيب الأكوام ، مع شاشة لمس إعدادات المعلمة

11. وحدة النقش: فولاذ إلى فولاذ

العلامة التجارية للأجزاء الكهربائية والأجزاء الأخرى

لا	اسم	ماركة	المكان الأصلي
1	محرك	سيمنز	الصين
2	الأجزاء الهوائية	اومرون	ألمانيا
3	مضخة فراغ	Longtech	تاي واي
3	تحويل التردد	دلتا	تاي واي

وصف المنتج

عالية الجودة آلة مناديل الوجه آلة صنع المنتجات الورقية

سمات:

تدفق عمل آلة صنع مناديل الوجه: يتم قطع لفات الجامبو التي تم قطعها إلى العرض المطلوب بواسطة أسطوانات القطع ، ثم يتم طيها في صفائح مناديل الوجه المستطيلة المتداخلة.

تعتمد هذه الآلة على محرك سيرفو مستقل ، ووظائف الوسم الأوتوماتيكية للتحكم في شد الورق ، وتتميز بالسرعة العالية والطي الجميل والتشغيل السهل
يمكن طلب الصلب إلى لفات النقش المطاطية ، مفصولة بالهواء المضغوط.
رف لوحة الحائط و آلة تشغيل الاستقرار وجيدة للغاية وسريعة.
تحميل لفة جامبو الهوائية ، قيادة الورق الهوائية ، إضافة سرعة غير متدرجة ، والتحكم في توتر الويب.
مجهزة مع مضخة فراغ نوع الجذور لتشغيل مستقر للآلة.
Make عرض المنتجات المختلفة حسب المتطلبات.
مجهزة مع وحدة النقش حافة للحفاظ على الطية معا.
تتوقف الآلة عند كسر الورق. تجنب الهدر الناتج عن عدم كسر الورق أو الورق.
يمكن ربط الويب على الجهاز من خلال زري الركض ، مما يجعل خيوط الويب أكثر أمانًا وأسهل.

1. مواصفات آلة طي مناديل الوجه:

نموذج الآلة	SYM-190 / 6L (يتم تحديد حجم آخر)
تكشفت حجم المنتجات النهائية	95x (120-210) × 2 مم
حجم المنتجات القابلة للطي	190x (120-210) × 2 مم
عرض المواد الخام	1260 ملم
قطر المواد الخام	1200 ملم
القطر الأساسي للمواد الخام	76.2 ملم
سعة الإخراج (8 ساعات)	2000-3000 كجم
وحدة النقش	من الصلب إلى المطاط
حافة النقش	نقش حافة الصلب إلى الفولاذ ، تنظيم هوائي مستقل
وحدة الحز	الحز الهوائي
قوة المحرك المؤازرة الرئيسية	5.5 كيلو واط
استرخاء قوة التردد للمحرك	1.5 كيلو واط (وحدتان)
نظام الشفط	مضخة فراغ 18.5 كيلو واط (منفاخ الجذور التايوانية)
نظام هوائي	3HP ضاغط الهواء ، دقيقة.ضغط 5 كجم / سم 2 باسكال (مقدم من قبل المستخدم نفسه)
نظام القيادة	توقيت الحزام
البعد	5870x2800x2207 ملم
وزن	حوالي 5 أطنان

2. مواصفات آلة قطع المنشار ذات القناة الواحدة:

تعيين	قيمه المعامل
طول لا شيء يقطع أنسجة الوجه	الحد الأدنى 500 مم
ارتفاع الأنسجة	30 ~ 130 ملم
سرعة الآلة	20 ~ 150 قطع / دقيقة
سرعة التشغيل	20 ~ 120 قطع / دقيقة
شفرة دائرية بقطر خارجي	Φ610 مم
قص الورق سكين دائري السرعة القصوى	980R / دقيقة
مواصفات المنتجات النهائية	70 ~ 300 ملم
عرض الورق	70 ~ 110 ملم
طول القطع	70 ~ 300 ملم
طول اليسار	20 ~ 65 ملم
قوة	11 كيلو واط
مزود الطاقة	380 فولت 50 هرتز
مصدر الهواء	0.5 ~ 0.8 ميجا باسكال
حجم الماكينة	4600 * 1700 * 2500 مم
وزن الآلة	2300 ~ 2600 كجم
الفرامل	إعداد المعلمة (تلقائي / يدوي)
سكين شحذ متدرج	إعداد المعلمة (تلقائي)
سكين شحذ هوائي	إعداد المعلمة (تلقائي / يدوي)
نفخ الهواء	بدون
مفتاح الضغط الكلي	القيمة (لا)
واجهة الإنسان والحاسوب	دلتا
مغير التردد	دلتا
محرك سيرفو	دلتا

3. مواصفات آلة تغليف مناديل الوجه:

اعتماد طريقة التعبئة عن طريق التغليف ، الطي والختم بهيكل مضغوط ، يجعل العبوة تبدو جميلة ويتم إحكام الختم.

يتم التحكم فيها عن طريق تنظيم السرعة غير المتدرج ، وشاشة اللمس و PLC ، فإن الشاشة على واجهة الإنسان والآلة تجعل الصيانة أكثر بساطة.

يتم تطبيقه مع ناقل التغذية بالترتيب الأوتوماتيكي ، فمن الملائم توصيل الناقل بخط الإنتاج الأوتوماتيكي ، مما يوفر تكلفة العمالة إلى الحد الأقصى.

إنه يوفر الكثير من مواد التغليف عن طريق فحص الخلية الكهروضوئية ، تتبع المؤازرة ، والإيقاف التلقائي لتغذية الفيلم بدون منتج.

أتمتة عالية ومهنة عالية وكفاءة عالية ومشاكل أقل.

مع نطاق حجم التعبئة الواسع ، يمكن تبادل أحجام التعبئة المختلفة بسرعة.

أحجام الأنسجة:	L: 150-400 مم W: 150-200 مم H: 35-150 مم
سرعة التعبئة:	40-70 كيس / دقيقة
مزود الهواء:	0.5-0.8 ميجا باسكال
وزن الآلة:	3300 كجم
الأبعاد الخارجية (LxWxH):	5885x3560x1925 (مم)
قوة التسخين:	3.6 كيلو واط
قوة المحرك:	3.6 كيلو واط
حجم التعبئة:	≤230x190x100 (مم)
ضوضاء العمل:	≤78 ديسيبل
فيلم التعبئة:	CPP
نوع مصدر الطاقة:	380 فولت ، 50 هرتز

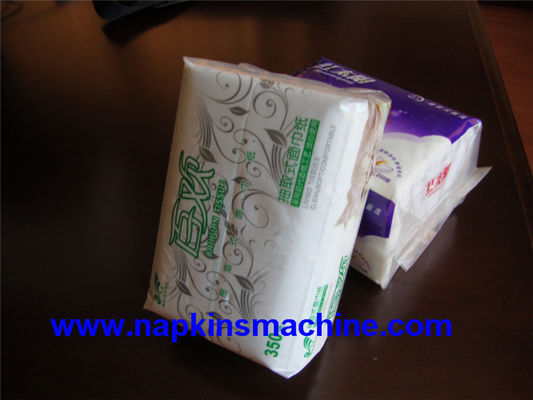

المنتجات النهائية:

4.مواصفات آلة تعبئة الأكياس متعددة المنافذ شبه الأوتوماتيكية:

حجم التعبئة	≤500x300x110mm (LxWxH)
حجم التعبئة	≥220x120x90mm (طول × عرض × ارتفاع)
سرعة التعبئة	10-20 كيس / دقيقة
ضغط الغاز	0.5 ميجا باسكال - 0.8 ميجا باسكال
الجهد والتردد	380 فولت ، 50 هرتز ، 3 مراحل
إجمالي الطاقة	0.8 كيلو واط
وزن	1000 كجم
البعد الشامل	4900x1650x1280 ملم
كيس مناديل ورقية (صف واحد / صفين)	كيس مناديل ورقية (صف واحد / صفين)
