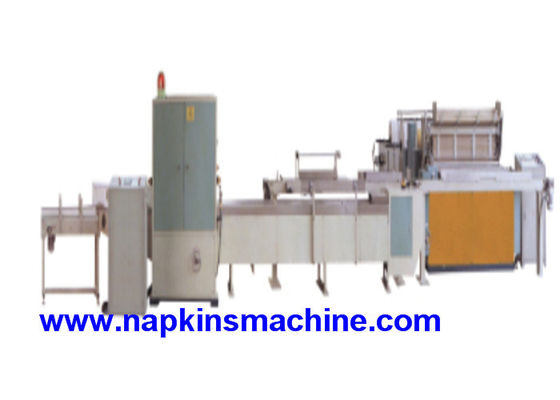

آلة تصنيع مناديل اللف الجامبو رول الأوتوماتيكية

خط إنتاج ورق التواليت الصناعي جامبو رول الترجيع التلقائي





وصف



خط إنتاج لفة مناديل ورق التواليت الأوتوماتيكية الكاملةهوأحدث طراز تمت ترقيته على أساس كوندام لديناإعادة اللفاف التلقائيوالأجنبية

تقنية.

يتم استخدام الكثير من تقنيات التحكم المتقدمة في هذا الخط ، مثل: Program Logic Control System؛ HMI ،؛

زر واحد للتبديل بين اللغة الصينية والإنجليزية ؛ محرك تحويل التردد المتزامن ؛ تكامل الميكانيكا والكهرباء والصورة

مجهزة بمعلومات كاملة عن المشاكل.يمكنها اكتشاف وتعديل كل إجراء منالترجيع

تلقائيًا للاحتفاظ بملحقالترجيعفي الوضع الأمثل ، على سبيل المثال: يوجد نظام شد للويب في

الخط ، يمكنه التحكم في السرعة وفقًا لتوتر الويب حتى يتمكن من تكييف نوع مختلف من لفة الجامبو.

لذلك فهو الخيار الأفضل لإنتاج مناديل الحمام ومناشف المطبخ من الدرجة الأولى للشركة الورقية.ال

خصائص جهاز الترجيع هي كما يلي:
1 ، تم تجهيز Unwind بنظام التحكم في تحويل تردد الحلقة المغلقة.
2 ، عندما لا تتم محاذاة الشبكات ، يمكنك العمل على شاشة زر اللمس لتحريك لفة الجامبو حتى الشبكات

محاذاة.
3 ، عندما لا تتمكن الوحدة الأساسية من اكتشاف النواة أو سوف تستخدم النواة ، فإن الجهاز سوف ينبه لإخبار المشغل أو

العمال لوضع بعض النوى على القوس الأساسي.
4 ، عند تشغيل الجهاز ، ينقطع الويب فجأة بسبب تغير السرعة بشكل حاد في المشكلة

من لفة جامبو.
5 ، يمكن تعديل درجة ضيق أثناء السجلاللفيمكن أن تنتج درجة مختلفة من

ضيق في سجل واحد.
6 ، عندما يكون السجلاللف، النواة التالية جاهزة.
7 ، بسبب استخدام التكنولوجيا المتقدمة: نظام التحكم المنطقي البرنامج ؛محرك تحويل التردد المتزامن ؛ تكامل الميكانيكا والكهرباء والصورة.
8 ، عندما يصل السجل النهائي إلى آلة ختم الذيل ، يمكن الانتهاء من التشذيب ورش الغراء والختم في

نفس الوقت.
9 ، وحدة النقش وأداة لصق الغراء ، وحدة نقش الحواف ، نظام الطباعة هو أمر من قبل العميل.





معامل





الجزء الاول



آلة الترجيع



المعلمة التقنية الرئيسية
مصدر كهربائي	380 فولت ، 50 هرتز ، 3 أس
قطر اللفة النهائي	90-150 ملم
القطر الأساسي للفة النهائية	Φ 48 ملم
قطر المواد الخام	≤Φ 1100 مم (يمكن تخصيص أحجام أخرى)
القطر الأساسي للمواد الخام	3 بوصة (76.2 ملم) (تتوفر أحجام أخرى)
عرض المواد الخام	1750 مم ، فقط لإنتاج لفائف ورق المطبخ
GSM من الورق الخام	19-25 جم
تثقيب الملعب	105 ~ 160 ملم
سرعة	120-150 متر / دقيقة
ضبط القياسات	لوحة تشغيل شاشة LCD تعمل باللمس
وحدة تحكم البرنامج	جهاز التحكم القابل للبرمجة (PLC)
آلية القيادة	محرك حزام متزامن
نقش الأسطوانة	أسطوانة النقش من مادة البولي يوريثين
نوع النقش	من نقطة إلى نقطة
وحدة اللون	بدون طباعة ملونة
وحدة التصفيح	مع التصفيح
المجمع	مجموعة واحدة
	ارفف 40 قطعة والتي يمكن تخزين 20 قطعة من الرول النهائي
فك حامل الورق	2
قوة	التحكم في سرعة التردد المتغير ، 32 كيلو وات
حجم الماكينة	9500 × 3100 × 2200 مم (الطول × العرض × الارتفاع)
وزن	12000 كجم



جزء ثان



رف تخزين الورق



طول لفة المرحاض	1800 مم (المواصفات الأخرى تحتاج إلى صنع حسب الطلب)
قطر لفة المرحاض	Φ95mm ~ Φ140mm
قم بتخزين كمية الورق	150 ~ 160 لفات
سرعة التخزين	25 لفات / دقيقة
قم بتخزين كمية الورق	لفة ورق اختيارية من 40 إلى 400 (يجب أن تكون المواصفات مخصصة)
حجم الآلة	4000 * 3000 * 5500 مم (المواصفات حسب الحجم الفعلي)
PLC	PLC (دلتا)



الجزء الثالث



آلة منشار السجل





طول ورق التواليت	1750 مم (المواصفات الأخرى تحتاج إلى صنع حسب الطلب)
قطر لفة المرحاض	Φ105 ~ φ115mm (المواصفات الأخرى تحتاج إلى صنع حسب الطلب)
سرعة التصميم	120 قطعة / دقيقة
سرعة مستقرة	100 قطع / دقيقة
نظام شحذ	هوائي ، فاصل زمني طحن قابل للتعديل
نظام القيادة	دلتا سيرفو موتورز
قوة	11 كيلو واط
حجم الماكينة	6500 * 2500 * 2000 مم (مواصفات أخرى حسب الحجم الفعلي)
حجم النصل	φ610 * 4.7 (مم)
الجهد االكهربى	380 فولت 50 هرتز
وزن الآلة	4.5 ت



الجزء الرابع



آلة التعبئة والتغليف رولز



قوة	220 فولت 50 هرتز
قوة الدائرة الرئيسية	0.74 كيلو واط
محول طاقة القطع الختم	0.45 كيلو واط
إجمالي القوة	1.19 كيلو واط
ضغط جوي	0.4 - 0.5 ميجا باسكال

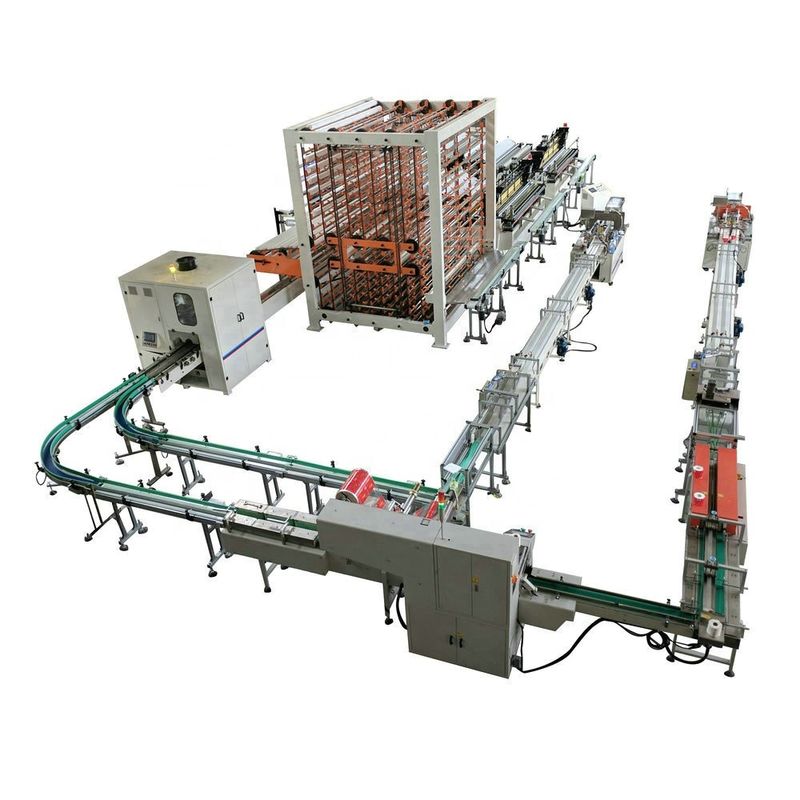

خط إنتاج مناديل ورق التواليت بما في ذلك







1.مجموعة واحدة من آلة لف وثقب ورق التواليت الأوتوماتيكية الكاملة



2.مجموعة واحدة من آلة منشار السجل الأوتوماتيكي الكامل



3.مجموعة واحدة من آلة تعبئة متعددة القوائم أوتوماتيكية بالكامل







آلات صنع ورق التواليت الميزات الرئيسية







1.اعتماد مع تكنولوجيا البرمجة المتقدمة سيمنز العلامة التجارية PLC ،



2.الاعتماد مع إعدادات معلمة شاشة اللمس من سيمنز.



3.حوامل لفة جامبو: 2. كل أسطوانة جامبو لديها جهاز ضبط شد مستقل وجهاز ضبط من اليسار إلى اليمين ، وحزام عريض هوائي لتغذية الورق ،



4.تعمل وظيفة الرفع الهوائي للفة الجامبو على تخفيف كثافة اليد العاملة للعمال



5.تعمل وظيفة آلة الإيقاف التلقائي عند استخدام المواد على تقليل هدر المواد الخام.



6.استمر في إضافة جهاز الإنذار ذو قلب الأسطوانة.



7. سرعة الآلة: 180-200m / min



8.تشذيب الحواف التلقائي ، رش الغراء والختم بشكل متزامن في وقت واحد.



9.مخطط تدفق الإنتاج: فك لفة جامبو - تصفيح الغراء (أنسجة النقش) - أنسجة مثقبة - تشذيب الحواف وغراء الرش - سجل ورق التواليت النهائي
