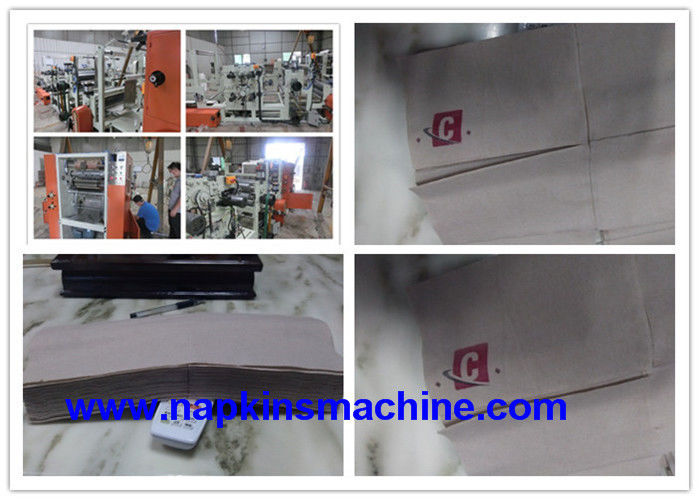

600 قطعة / دقيقة 4 أضعاف آلة طي منديل PLC

آلة المناديل الورقية الميكانيكية 4 أضعاف / آلة تصنيع المناديل الورقية

وصف

آلة المناديل الورقية الميكانيكية 4 أضعاف / آلة تصنيع المناديل الورقيةيتم استخدامه لإنتاج نسيج منديل متداخل.يكون نسيج المناديل المتداخل أولاً ميكانيكيًا بأربعة أضعاف ثم ينتقل إلى الأسطوانة ويتداخل الطي.

تدفق العمل: الحامل الخلفي - الطباعة الملونة - النقش - 4 أضعاف - nterfold - لوحة الإخراج

معامل


الميزة الأساسية
1. Speeد: 600 قطعة / دقيقة بطباعة ملونة ، 800 ورقة / دقيقة بدون طباعة ملونة
2. نوع الطي: منديل متداخل: الطي 1/4 الأول ثم الطي على شكل V
3. النقش: الصلب على الورق
4. تحمل: NSK (اليابان)
5. الصلب: SKD (اليابان)
6. PLC: سيمنز
7. محول التردد سيمنز
8. أجزاء هوائية AIRTAC
9. مفتاح كهروضوئي (عين سحرية) ألماني SICK
10. اثنان لون الطباعة
11. بكرة طباعة ملونة: بكرة سيراميك
12. مع أسطوانة التقويم
13. إعداد المعلمة: شاشة تعمل باللمس
14. عرض الورق الخام: 660mm
15. ماكس الخارجي ديا.من الورق الخام 1500 مم
16. الداخلية ضياء.من لب الورق الخام 3 "و 6"
17. مادة الأنسجة: طبقة واحدة: 17-26 جم / ثانية 2 طبقتان: 16-22 جم / ثانية 2
18. تتكشف حجم الأنسجة: 21.4 * 33 سم
19. نظام الشد الأوتوماتيكي الميكانيكي

مقدمة من الأجزاء الرئيسية

ورق خام

(1) الحجم: قطر لفة الأصل الخام <1500 مم
(2) المواد: 13-15 جم / م 22 رقائق ، 17-22 جم / طبقة واحدة
(3) القطر الداخلي: 76.2 ملم و 6 بوصة
(4) تتكشف حجم الأنسجة: 214mm * 330mm
(5) عرض الورق الخام: 660 مم

جزء تغذية الورق

(1) طبقة واحدة وحزام لتوصيل الورق ويتم التحكم فيه بواسطة المضخة ؛
(2) التحميل التلقائي لفافة الجامبو
(3) التعديل اليدوي للورق الخام لضبط لفة الجامبو لليسار واليمين
(4) يتم توفير عمود واحد للفة الجامبو لقطع الغيار ؛في المجموع مع الماكينة يتم تقديم عمودين.

جزء التقويم

مجموعتين من الأسطوانة التقويم

اثنين من أجزاء الطباعة الملونة

مجموعتان من الأسطوانة الخزفية للطباعة الملونة

النقش الجزء

(1) مجموعة واحدة من الفولاذ على بكرة الورق (الحصول على تأكيد من المشتري)
(2) التحكم في الضغط الميكانيكي
(3) جهاز تنظيف القماش القطني وزيت البارافين

جزء قابل للطي

(1) وظيفة لفة الورق الرائدة ، شد الطي للجزء الأمامي قابل للتعديل
(2) جهاز العد: نوع الخلع الهوائي
(3) السعة: 600 قطعة / دقيقة بطباعة ملونة ، 800 ورقة / دقيقة بدون طباعة ملونة

وحدة التحكم

(1) جهاز تحويل التردد
(2) وظيفة العد التلقائي
(3) جهاز الطوارئ
(4) الجهد: AC 480V 60HZ
(5) يتطلب ضغط الهواء أكثر من 0.5 ميجا باسكال (يتم توفيره من قبل المستخدم) ، تدفق الهواء لآلة سبع مجموعات كاملة: 4.5m ^ 3 / min


قائمة قطع الغيار لـ

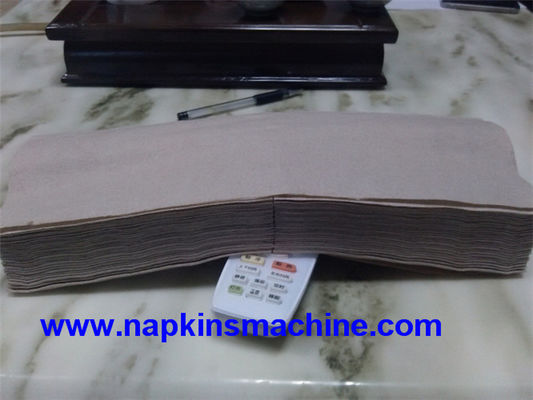

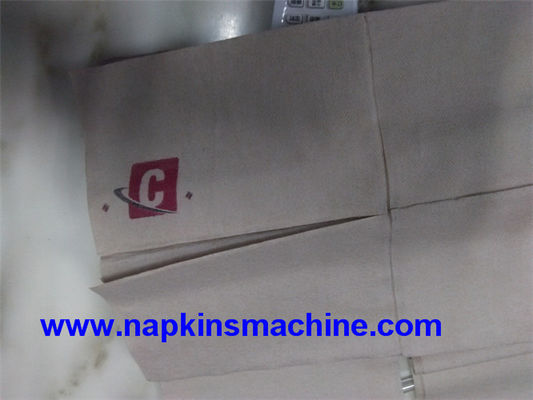

منديل متداخل الأنسجة


رابط فيديو يوتيوب:

آلة منديل متداخل

http://youtu.be/zUgbWWTuqAw

آلة طي منديل الطباعة بالألوان هي قطع درج الورق بعد الطباعة والنقش ويتم طيها تلقائيًا في منديل مربع أو مستطيل الشكل.

واضحة ومشرقة مع الطباعة ، والتراكب ، وثابتة عالية السرعة ، هي معالجة المعدات الخاصة للمناديل عالية الجودة.


1. نظام قيادة حزام ناقل الحركة.
2. جهاز الطباعة الملونة يعتمد الطباعة المرنة ، يمكن أن يكون التصميم تصميمًا خاصًا لك ، استخدم بكرات حبر سلسلة anilox ذات ألوان احترافية.
3. جهاز لف الورق المطابق للنمط ، النمط بشكل كبير ؛
4. صف خلع العد الإلكترونية من الناتج.
5. لوح قابل للطي بيد ميكانيكية لطي شكل الورق ، ثم قطع بواسطة قاطع المنشار الحزامي.
6. يمكن تخصيص النماذج القياسية الأخرى.

تخصيص:

الحجم النهائي تتكشف		200x200 ~ 400x400 ملم
حجم الطي النهائي		100x100 ~ 200x200mm
قطر الورق الأساسي		1100 ملم
قطر لب الورق الأساسي		76.2 ملم
قدرة المعالجة		400 ~ 500 قطعة / دقيقة
وحدة النقش		بكرة فولاذية ولفة صوف
نظام العد		عداد الكتروني
قوة المعدات		3 كيلو واط + 1.5 كيلو واط
حجم الآلة		5200 × 700 × 1500 مم
وزن الآلة		1500 ~ 2000 كجم

تفاصيل الجهاز:

نموذج الآلة"	منديل حجم طي الورق:
موديل الجهاز: 200 * 200	100 * 100 مم
موديل الماكينة: 230 * 230	115 * 115 ملم
موديل الآلة: 240 * 240	120 * 120 ملم
موديل الماكينة: 250 * 250	125 * 125 ملم
موديل الماكينة: 300 * 300	150 * 150 مم
موديل الماكينة: 330 * 330	165 * 165 ملم
