380V 50Hz 3PH لفة ورق التواليت ماكينة

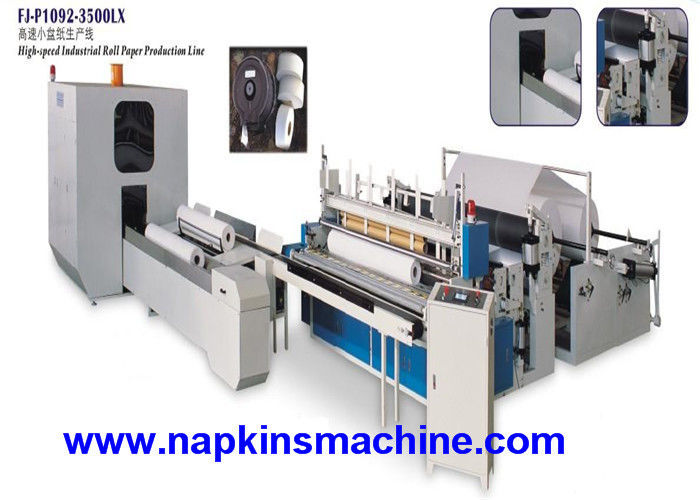

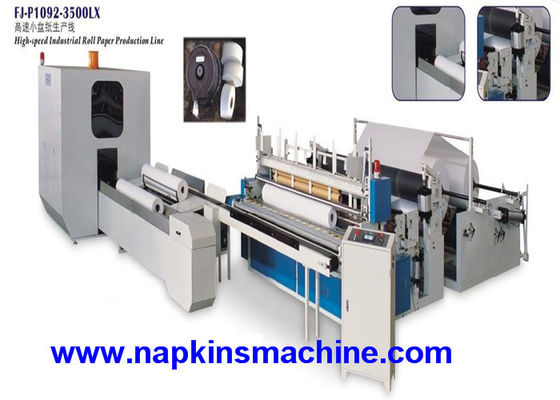

خط إنتاج لفة ورق التواليت المفردة ، 380V 50Hz ، 3 PH





وصف



خط إنتاج مناديل ورقية مناديل تواليت مفردةتتكون من مجموعة واحدة من آلة اللف والتثقيب من ورق التواليت (أو يمكن تجهيزها بآلة لف عالية السرعة وورق تواليت مثقوب وآلة المناشف الورقية) (يمكن أن تكون مجموعتين أو ثلاث مجموعات وفقًا للمتطلبات) ، مجموعة واحدة من آلة منشار السجل الأوتوماتيكي ، ومجموعة واحدة من آلة تغليف ورق التواليت الأوتوماتيكية لعدة لفات وأحزمة نقل.



معامل





الجزء الاول



آلة الترجيع



المعلمة التقنية الرئيسية
مصدر كهربائي	380 فولت ، 50 هرتز ، 3 أس
قطر اللفة النهائي	90-150 ملم
القطر الأساسي للفة النهائية	Φ 48 ملم
قطر المواد الخام	≤Φ 1100 مم (يمكن تخصيص أحجام أخرى)
القطر الأساسي للمواد الخام	3 بوصة (76.2 ملم) (تتوفر أحجام أخرى)
عرض المواد الخام	1750 مم ، فقط لإنتاج لفائف ورق المطبخ
GSM من الورق الخام	19-25 جم
تثقيب الملعب	105 ~ 160 ملم
سرعة	120-150 متر / دقيقة
ضبط القياسات	لوحة تشغيل شاشة LCD تعمل باللمس
وحدة تحكم البرنامج	جهاز التحكم القابل للبرمجة (PLC)
آلية القيادة	محرك حزام متزامن
نقش الأسطوانة	أسطوانة النقش من مادة البولي يوريثين
نوع النقش	من نقطة إلى نقطة
وحدة اللون	بدون طباعة ملونة
وحدة التصفيح	مع التصفيح
المجمع	مجموعة واحدة
	ارفف 40 قطعة والتي يمكن تخزين 20 قطعة من الرول النهائي
فك حامل الورق	2
قوة	التحكم في سرعة التردد المتغير ، 32 كيلو وات
حجم الماكينة	9500 × 3100 × 2200 مم (الطول × العرض × الارتفاع)
وزن	12000 كجم



جزء ثان



رف تخزين الورق



طول لفة المرحاض	1800 مم (المواصفات الأخرى تحتاج إلى صنع حسب الطلب)
قطر لفة المرحاض	Φ95mm ~ Φ140mm
قم بتخزين كمية الورق	150 ~ 160 لفات
سرعة التخزين	25 لفات / دقيقة
قم بتخزين كمية الورق	لفة ورق اختيارية من 40 إلى 400 (يجب أن تكون المواصفات مخصصة)
حجم الآلة	4000 * 3000 * 5500 مم (المواصفات حسب الحجم الفعلي)
PLC	PLC (دلتا)



الجزء الثالث



آلة منشار السجل





طول ورق التواليت	1750 مم (المواصفات الأخرى تحتاج إلى صنع حسب الطلب)
قطر لفة المرحاض	Φ105 ~ φ115mm (المواصفات الأخرى تحتاج إلى صنع حسب الطلب)
سرعة التصميم	120 قطعة / دقيقة
سرعة مستقرة	100 قطع / دقيقة
نظام شحذ	هوائي ، فاصل زمني طحن قابل للتعديل
نظام القيادة	دلتا سيرفو موتورز
قوة	11 كيلو واط
حجم الماكينة	6500 * 2500 * 2000 مم (مواصفات أخرى حسب الحجم الفعلي)
حجم النصل	φ610 * 4.7 (مم)
الجهد االكهربى	380 فولت 50 هرتز
وزن الآلة	4.5 ت



الجزء الرابع



آلة التعبئة والتغليف رولز



قوة	220 فولت 50 هرتز
قوة الدائرة الرئيسية	0.74 كيلو واط
محول طاقة القطع الختم	0.45 كيلو واط
إجمالي القوة	1.19 كيلو واط
ضغط جوي	0.4 - 0.5 ميجا باسكال





ميزة

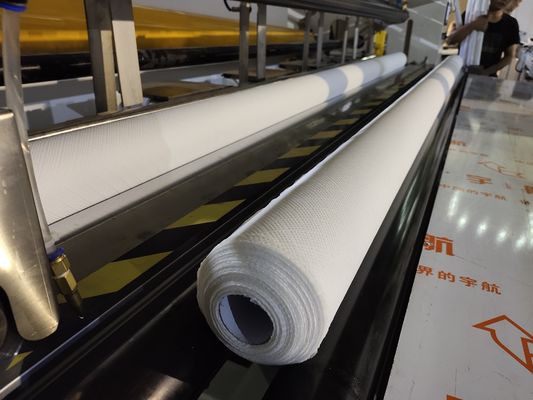

1 الجهاز مع التحميل التلقائي واستبدال الأساسية.يتم إخراج السجلات تلقائيًا بعد ذلك

الانتهاء من اللف ، ثم ابدأ في اللف مرة أخرى.يمكن تعديل النوى لأي حجم من النوى بالداخل

دقيقة واحدة بعد الانتهاء من لف الأسطوانة يتم دفعها للخارج تلقائيًا.إنها تتبنى دافع ذراع الماكانية

لدفع الأسطوانة للخارج.الحد الأدنى لقطر الرول النهائي هو60 ملم.

2 التشذيب واللصق والختم الأوتوماتيكي: لقد استبدل الختم التقليدي لللفات بـ

شعبية دولية التشذيب والختم ، والتي يمكن أن تحتوي على ذيول 10 ~ 18 مم لتسهيل بدء الانسحاب

ال ورق. في نفس الوقت،

يمكن أن يقلل بشكل كبير من إهدار الورق ، وبالتالي تقليل تكلفة الإنتاج.

3 تقنية التحكم القابلة للبرمجة PLC المتقدمة: يمكن أن تكون ملفات التعريف مشددة في البداية

من اللف و ثم تتفكك ، لتجنب المشاكل التي تفقدها النوى من القوائم بعد ذلك

تخزين لفترة طويلة.

4 الكشف التلقائي عن كسر الورق ولف الورق: لضمان الجودة العالية للورق النهائي

لفات حتى في عملية عالية السرعة.

5 لقد غير نظام اللف بدون قلب من الطريقة التقليدية لإخراج اللب لجعله بجودة عالية

صلب لا قلب له أسطوانة.تقليل القوى العاملة مع سكين ثقب لولبي عالي الدقة.

6 مع 4 شفرات ثقب لجعل التثقيب واضح.يسيطر على الملعب التثقيب

ناقل الحركة. ثلاثة مساند خلفية ، تحميل لفة جامبو هوائية ، وفك لف ورق حزام عريض هوائيًا

القيادة والويب الفردي وحدة التحكم في التوتر لكل لفة جامبو.

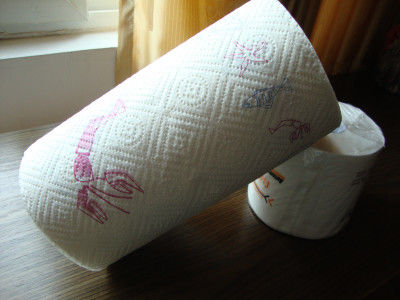

وحدة النقش من 7 نقاط إلى نقطة: الورقة منقوشة على كلا الجانبين وتشعر بالنعومة.تصنع

النقش أكثر وضوحا

وأفضل.تُقارن البكرات المنتهية باللفائف ذات القطر نفسه بورق أقل

مترابطة على الجهاز من خلال زري الركض.إنه أكثر أمانًا ويسهل إطعام الويب.
