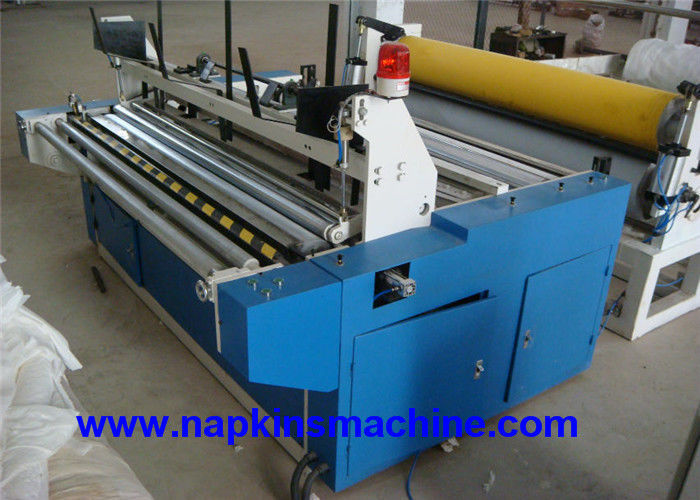

1200mm PLC التحكم مغلفة ورق التواليت ماكينة

آلة تصنيع ورق التواليت الصغيرة مغلفة 1200 مم مع التحكم في البرمجة Plc





وصف



نقطة النقش لفة مناديل تواليت أوتوماتيكية بالكامل إلى آلة التصفيح العشيحول لفة الجامبو إلى لفة مرحاض صغيرة.هو - هييعتمد نظام برمجة الكمبيوتر PLC المتقدم ، ضبط السرعة عن طريق العاكس ، الكبح الإلكتروني ، لوحة تشغيل HMI.ولا شك أن هذه الآلة تحصل على براءة اختراع الدولة مع جميع التكوينات الممتازة والعملية المثبتة على هذا الجهاز.





معامل



نوع الآلة	1092	1575	1760	2200	2500	2800	3000	3200
أقصى عرض للورق الخام	1300 مم	1800 ملم	2000 ملم	2200 مم	2500 مم	2800 مم	3000 ملم	3200 مم
ضياء الخارجي.من الورق الخام	1200 مم (حجم آخر يتم تحديده)
حامل فك الورق	1-3 طبقات (يتم تحديد كمية لفات الورق الخام) (يتم طلبها)
ضياء الداخلية.لب الورق الخام	3 "(76.2 مم) (يتم تحديد حجم آخر)
ضبط القياسات	واجهة تشغيل HMI / شاشة لمس
التحكم في البرمجة	PLC
الكبح	الكتروني / التحكم في ضغط الهواء
سرعة الآلة	0-200 م / دقيقة
سرعة التشغيل	0-180 م / دقيقة
ضياء الخارجي.من المنتج النهائي	90-135 مم (يتم تحديد حجم آخر)
ضياء الداخلية.من جوهر المنتج النهائي	25-50 ملم
السيطرة على ضياء الخارجي.تم الانتهاء من	الكتروني / هوائي
تثقيب	4 قطع من شفرات السندان الناعمة ، الحجم 108 ± 2 مم (يتم تحديد الحجم الآخر)
حجم التثقيب	كن قابلاً للتعديل
نظام هوائي	3HP ضاغط الهواء ، مع دقيقة.الضغط 5 كجم / سم 2 باسكال (يتم توفيره من قبل المستخدم)
جهد التحكم	جهد مستقر
الهيكل الميكانيكي	نوع لوحة الحائط
النقل الميكانيكي	علبة التروس ستبليس
طريقة الإرسال	ربط سلسلة
قوة	5.5-22kw تنظيم سرعة التردد المتغير
السيطرة على التثقيب	هوائي
وظيفة إضافية (يتم طلبها)

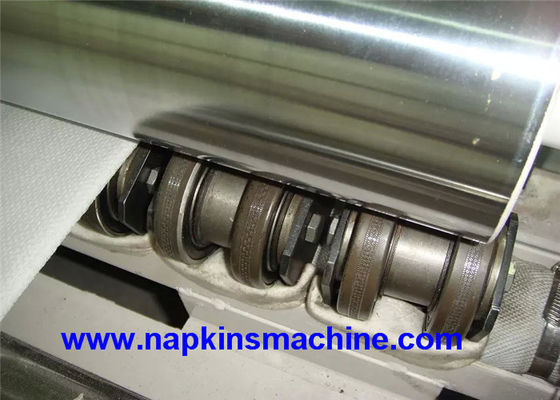

النقش	نقش فردي ، نقش مزدوج ، نقش من الصلب إلى الفولاذ ، نقش هوائي
الحافة - النقش	جهاز نقش الحافة الهوائية الخاص
الإلتصاق	منشفة المطبخ: أشر إلى نقطة الإلتصاق / نقطة إلى لصق الجانب
نظام اللصق الزخرفي	النمط حسب تصميم النقش





ميزة



1. يتم تطبيق تكنولوجيا برمجة الكمبيوتر PLC المتقدمة على آلة إعادة لف ورق التواليت الأوتوماتيكية بالكامل.يمكن أن تكون ملفات اللف ضيقة في بداية اللف ، ومن ثم تنفصل ، وذلك لتجنب المشاكل التي قد تؤدي إلى تفكك النوى من البكرات بعد التخزين لفترة طويلة.

2. إنها مُجهزة بتحكم في التردد ، فرامل إلكترونية (EABS) ، ونظام تشغيل واجهة شاشة تعمل باللمس.تم دمج التشذيب التلقائي ، اللصق ، الختم ، التثقيب ، التغذية التلقائية ، إزالة العمود والضغط في جهاز واحد.ضمان استهلاك أقل عند تغذية بكرة الورق في آلة نشر الشريط.لذلك المنتجات ذات درجة عالية وكفاءة عالية.

3. إنها مُجهزة بنظام إعادة لف بدون قلب ، مما يقلل من تكاليف العمالة ، ويجعل المنتجات أكثر جمالاً.

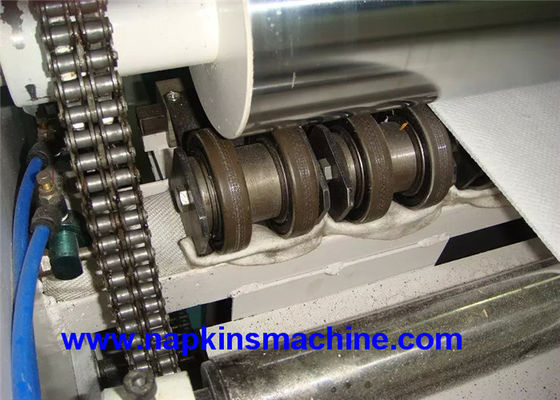

4. مع سكين ثقب برغي عالية الدقة.مع 4 شفرات ثقب لجعل الضوضاء منخفضة وعالية الوضوح عند التثقيب.يتم التحكم في درجة التثقيب عن طريق علبة التروس.

5. الكشف الأوتوماتيكي عن كسر الورق ولفه ، لضمان الجودة العالية لللفات النهائية حتى في العمليات عالية السرعة.

6. لقد غير نظام إعادة اللف بدون قلب الطريقة التقليدية لإخراج اللب لصنع أسطوانة صلبة عديمة النواة عالية الجودة.تقليص القوى العاملة.

7. مع حامل فك اللفة الأفقي بثلاث طبقات ، نظام تغذية هوائي.كل لفة من الورق الخام لها وحدة تحكم فردية لجهاز تعديل التوتر.

8. يمكن ربط الويب على الجهاز بواسطة زري الركض ، وهو أكثر أمانًا وأسهل لتغذية الويب.



المتطلبات التقنية



ورق خام



(1) الحجم: Diameter≤1100mm ، (قطر الورق الخام * العرض) ؛

(3) القطر الداخلي: 76.2 مم

جزء تغذية الورق



(1) ثلاث طبقات وحزام لتوصيل الورق ويتم التحكم فيه بواسطة المضخة ؛

(2) ثلاث قطع المحور الأصلي مع المشبك التوتر (3 بوصة ورقة الأساسية و رمح كم) ؛حجم قابل للتعديل

(3) جهاز تحميل ورق هوائي

(4) التعديل اليدوي للورق الخام



جهاز آلي بدون قلب



النقش الجزء



(1) مجموعة واحدة من الصلب إلى وحدة النقش بالمطاط (نقش النقش المقدم من المشتري)



اللف الجزء



(1) نطاق القطر الداخلي القابل للتعديل: 15mm-60mm

(2) قطر المنتجات النهائية: 90-130 مم

(3) ضبط تلقائي لحجم ثقب اللف بالكامل

(4) استخدام إعادة لف المنتجات النهائية من نوع الورق الرائد العلوي وزر الدفع لقيادة الورق الخام

(5) استخدام تكنولوجيا البرمجة الحاسوبية المتقدمة PLC الدولية ، وتنظيم سرعة التردد المتغير وواجهة HMI

(6) الختم: التشذيب التلقائي ، اللاصق ، الختم



جزء التحكم



(1) جهاز الطوارئ ؛

(2) الجهد: AC380V 50HZ المحرك الرئيسي 7.5KW ،

(3) يتطلب ضغط الهواء أقل من 0.5 ميجا باسكال (يتم توفيره بواسطة المستخدم)

(4) جهاز تنظيم السرعة الكهرومغناطيسية





العلامة التجارية للأجزاء الكهربائية والأجزاء الأخرى



لا	اسم	ماركة	المكان الأصلي
1	لوحة التردد	سيمنز	ألمانيا
2	محرك	سيمنز	ألمانيا
3	الأجزاء الهوائية	شنايدر	ألمانيا
4	محمل السكين	NSK	اليابان
5	صلب	SKD	اليابان
6	شاشة اللمس	دلتا	تايوان
