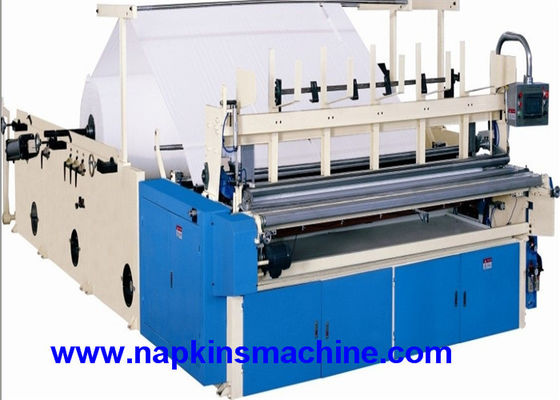

ماكينة لف ورق التواليت المعاد تدويرها بحجم 500 مم من CE

آلة تصنيع ورق التواليت المعاد تدويره مع آلة طباعة الألوان وإعادة اللف



وصف



CE مناديل التواليت لفة النقش من نقطة إلى آلة التصفيحهو تثقيب وإعادة لف لفة الورق الخام الأصلية إلى أحجام مختلفة من لفافة ورق التواليت الصغيرة وفقًا للمطلوب.المنتج النهائي أنيق ، في حالة جيدة مع توتر متساوي ، إنه الخيار الأفضل لمصنع المناديل الورقية الجديد.





وظيفة وشخصية المعدات:



1. الآلة مزودة بتقنية التحكم PLC المتقدمة الدولية القابلة للبرمجة ، منظم سرعة تحويل التردد ، الفرامل الإلكترونية وطاولة تشغيل واجهة الإنسان والآلة.لقد حازت الوظائف المتعددة التي يتم تركيبها على هذا الجهاز على استحسان وائتمان المستخدمين من خلال قابليتها العملية العميقة.

2. بموجب تصميم المعيار الأوروبي CE ، تم اجتياز شهادة CE ، مع شهادة CE أو UL للأجزاء الكهربائية ومع جهاز السلامة ، مثل باب حارس السلامة ، والتوقف في حالات الطوارئ ، وما إلى ذلك.

3. معظم الأجزاء يتم معالجتها بدقة بواسطة آلة التحكم العددي ؛ الأجزاء الميكانيكية الرئيسية تحت المعالجة CNC.بينما الأجزاء الرئيسية للاستعانة بمصادر خارجية هي علامة تجارية مشهورة عالميًا.

4. وحدة الربط الأوتوماتيكي للفة الأسطوانة بدون تغذية أساسية يدوية.تشذيب الحواف التلقائي ، رش الغراء والختم بشكل متزامن في وقت واحد ، مما أدى إلى تجسيد التقنية الشائعة لتشذيب الحواف ولصق الذيل وكذلك الدفع التلقائي للمنتجات النهائية بعد إعادة اللف ؛

5. نظام مراقبة على الورق المكسور أو الحواف الممزقة تحت تشغيل الجهاز بسرعة عالية ؛نظام التحكم في شد لفة جامبو ؛رفع هوائي لفة جامبو.

6. يمكن أن تعمل مع آلة الطباعة وإعادة اللف الملونة أو وحدة التصفيح بالغراء لإنتاج مناديل المطبخ.



معامل



نموذج الآلة	1092 أ	1575 أ	2200 أ	2600 أ	2800 أ
العرض (مم)	1200	1800	2200	2600	2800
قطر المنتجات النهائية (مم)	Φ 60 ~ 130 (ضيق يمكن تعديله)
الجزء الداخلي من المنتجات النهائية القطر (مم)	Φ32 ~ 50 ملم
قطر لفة جامبو (مم)	≤Φ 1200 (يمكن طلب أحجام أخرى)
القطر الداخلي لأسطوانة جامبو	3 "، 76.2 مم (يمكن طلب أحجام أخرى)
مسافة التثقيب (مم)	100-150 مم (يمكن تعديله ، ويمكن إنتاج أحجام أخرى على شكل لكل شرط)
سرعة الإنتاج	130 ~ 180 م / دقيقة
مجموعة المعلمات	شاشة لمس الشاشة متعددة القوائم تشغيل واجهة الإنسان والآلة نظام
القيادة الميكانيكية	مدفوعة بمنظم سرعة غير متدرج لضمان الطول الدقيق للمنتجات النهائية.
وحدة النقش	نقش مفرد ، نقش مزدوج ، نقش من الصلب إلى المطاط / الصوف / الصلب ؛
حامل لفة جامبو	1-3 طبقات (يمكن طلب كمية رقائق)
نظام هوائي هوائي	3 باسكال (ضاغط الهواء) ، والحد الأدنى للضغط 5 كجم / سم 2 باسكال (يجب على العملاء الاستعداد بواسطة أنفسهم)
قوة الآلة	5.5-15KW (تنظيم سرعة التردد) (380 فولت 50 هرتز)
الحجم الكلي للمعدات (الطول × العرض × الارتفاع)	4.2 × 2.6 × 1.4 م
وزن المعدات	حوالي 2200 كجم





المتطلبات التقنية



ورق خام



(1) الحجم: Diameter≤1100mm ، (قطر الورق الخام * العرض) ؛

(3) القطر الداخلي: 76.2 مم

جزء تغذية الورق



(1) ثلاث طبقات وحزام لتوصيل الورق ويتم التحكم فيه بواسطة المضخة ؛

(2) ثلاث قطع المحور الأصلي مع المشبك التوتر (3 بوصة ورقة الأساسية و رمح كم) ؛حجم قابل للتعديل

(3) جهاز تحميل ورق هوائي

(4) التعديل اليدوي للورق الخام



جهاز آلي بدون قلب



النقش الجزء



(1) مجموعة واحدة من الصلب إلى وحدة النقش بالمطاط (نقش النقش المقدم من المشتري)



اللف الجزء



(1) نطاق القطر الداخلي القابل للتعديل: 15mm-60mm

(2) قطر المنتجات النهائية: 90-130 مم

(3) ضبط تلقائي لحجم ثقب اللف بالكامل

(4) استخدام إعادة لف المنتجات النهائية من نوع الورق الرائد العلوي وزر الدفع لقيادة الورق الخام

(5) استخدام تكنولوجيا البرمجة الحاسوبية المتقدمة PLC الدولية ، وتنظيم سرعة التردد المتغير وواجهة HMI

(6) الختم: التشذيب التلقائي ، اللاصق ، الختم



جزء التحكم



(1) جهاز الطوارئ ؛

(2) الجهد: AC380V 50HZ المحرك الرئيسي 7.5KW ،

(3) يتطلب ضغط الهواء أقل من 0.5 ميجا باسكال (يتم توفيره بواسطة المستخدم)

(4) جهاز تنظيم السرعة الكهرومغناطيسية





العلامة التجارية للأجزاء الكهربائية والأجزاء الأخرى



لا	اسم	ماركة	المكان الأصلي
1	لوحة التردد	سيمنز	ألمانيا
2	محرك	سيمنز	ألمانيا
3	الأجزاء الهوائية	شنايدر	ألمانيا
4	محمل السكين	NSK	اليابان
5	صلب	SKD	اليابان
6	شاشة اللمس	دلتا	تايوان
