2800mm العرض الأفقي 22KW لفة المرحاض ماكينة

آلة تصنيع لفة ورق التواليت الأفقية الضخمة ، التحكم الكهربائي / الهوائي





وصف

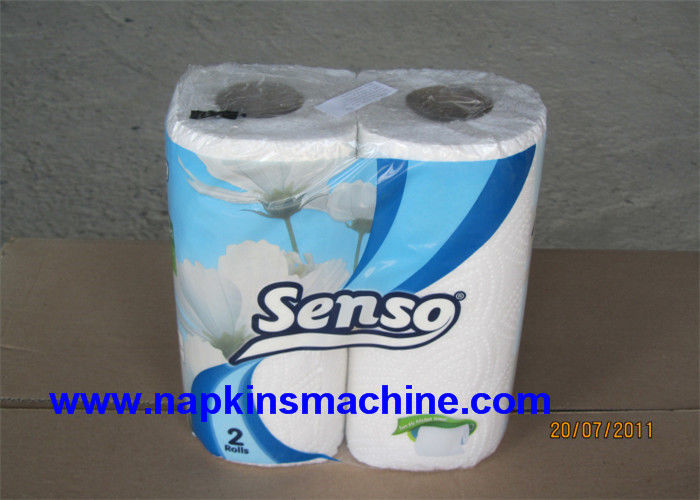

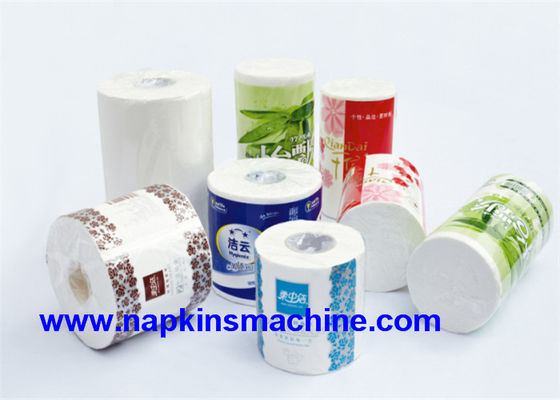

ماكينة تثقيب ورق التواليت ومنشفة المطبخ الأوتوماتيكية هو تثقيب وتقطيع الورق الخام إلى أحجام مختلفة حسب الطلب.المنتج النهائي أنيق ، في حالة جيدة مع توتر مساوي.يتميز بالهيكل المدمج ، التشغيل السهل والمستقر ، استهلاك أقل للكهرباء ويغطي مساحة صغيرة تبلغ 8.4 متر مربع.أعلى سرعة إنتاج هي 120-160 م / دقيقة.هذا الجهاز قابل للتعديل لتلبية المنتج النهائي المطلوب.هذا النموذج هو المعدات المثالية لمصنع صناعة الورق ومصنع معالجة الورق.

يمكن لهذه المعدات معالجة الورق الخام بعرض 1.2 م ، 1.75 م ، 1.95 م ، 2.15 م ، 2.35 م ، 2.55 م ، 2.75 م إلخ.يوجد نوعان من هذا النموذج: أحدهما من النوع العادي ، ويستخدم وحدة منقوشة للورق المكون من طبقتين ، والآخر نوع نقطة بنقطة ، ويستخدم وحدات منقوشة باحترام لكل واحدة.

تتكون هذه الآلة من حامل للمواد الخام ، ووحدة نقل الورق ، ووحدة النقش ، ووحدة التثقيب ، ووحدة الدرفلة ، والتحكم الكهربائي ونظام القطع.عملية الإنتاج هي: فك الشفرة - ← النقش - ← تثقيب - ← لف - ← حز.

.



معامل



نموذج	1092/1575/1760/2200/2500/2900
أقصى عرض من الورق الخام	1350/1750/2000/2150/2400/2800 مم ، أحجام أخرى ليتم تحديدها
أقصى قطر خارجي من الورق الخام	1100 مم ، يتم تحديد أحجام أخرى
القطر الداخلي لب الورق الخام	3 "، 76 مم ، أحجام أخرى تحدد
القطر الخارجي للمنتج النهائي	90-135 مم ، يتم تحديد أحجام أخرى
التحكم في قطر المنتج	كهربائي / هوائي
سرعة	0 ~ 200 م / دقيقة
سرعة التشغيل	180 م / دقيقة
قوة	5.5 ~ 22kw سرعة التردد المتغيرة ينظم
ضبط القياسات	HMI (يمكن تجهيزها بشاشة تعمل باللمس لوحة التشغيل)
مراقبة الإجراءات	PLC
الفرامل	التحكم الكهربائي والهوائي
نظام هوائي	3HP ضاغط الهواء ، وهو الضغط الأدنى هو 5 كجم / سم 2 باسكال (مقدمة من المستخدم)
شفرة مثقبة	4 قطع شفرات لولبية
حجم التثقيب	108 مم (+ - 2 مم)
البعد والوزن	يعتمد على النموذج والتكوين
*خيارات
* تثقيب قابل للتعديل بحجم	4 ريش: 90-140 ملم عدد 2 ريش: 200-350 مم 1 شفرة: 200-500 مم (+ -3 مم) ، لتكون محدد
* مسند الظهر	1 ~ 3 طبقات (طبقات) ، يتم تحديدها
* النقش	نقش واحد ، نقش مزدوج ، فولاذ إلى الصلب (أشر إلى نقطة / محدب إلى مستوى) ، الصلب إلى اللباد ، والصلب إلى الصوف الورقي ، والصلب للمطاط ، بالهواء المضغوط ، على أن يتم تحديدها
* حافة النقش	هوائي مستقل ، من الصلب إلى الفولاذ ، على أن يكون محدد





الخصائص الرئيسية



1. حوامل فك اللف من النوع الأفقي: حزام عريض هوائي لتغذية الورق ، كل لفة جامبو لها

جهاز ضبط التوتر المستقل وجهاز تعديل اليسار واليمين.



2. الرفع الهوائي لوظيفة لفة الجامبو يخفف بشكل كبير من كثافة اليد العاملة للعمال.



3. وظيفة آلة الإيقاف التلقائي عند استخدام المواد ستقلل من هدر المواد الخام.



4. استمر في إضافة جهاز الإنذار ذو قلب الأسطوانة.



5.تكنولوجيا اللف: المنتجات النهائية من التخفيف السابق إلى التشديد اللاحق عند إعادة اللف ، الأمر الذي أدى إلى حل مشكلة ظاهرة الفصل بين لفة الورق ولب لفة المنتج النهائي بعد تخزين لفترة طويلة.



6. يمكن أن تصل سرعة إعادة اللف إلى سرعة 180-200m / min ، وهذا يعني أنه يمكن إخراج السجل بعد إعادة اللف في 8-12 ثانية (مسافة التثقيب 110mm ، رقم الورقة المحدد على 200 ، هو أكمل عملية اللف في 14 ثانية).



7. تقليم الحواف التلقائي ، رش الغراء والختم بشكل متزامن في وقت واحد.



8. استخدم طريقة الخيوط العلوية لتصفية المنتج النهائي.يعتمد زر الركض الأمامي والخلفي لتوجيه الورق



9. النقش المزدوج ، مقارنة مع النقش المفرد ، هذا النوع يمكن أن يصنع الورق

أكثر ليونة ، كلا الجانبين من المنتجات النهائية لهما نفس التأثير ، وعند صنع

منتج بنفس القطر ، يمكن تقليل الوزن بأكثر من 15٪.



10. نظام التصفيح بالغراء:



ج: عند إنتاج لفائف منشفة kithchen: قم بالغراء على الوجه المحدب للنسيج المنقوش ، وقم بلصق طبقتين من الأنسجة معًا.



ب: عند إنتاج لفات ملونة ، لتطبيق الغراء الملون بين طبقتين وثلاث طبقات من الأنسجة ، لجعل سطح الأنسجة يظهر أنواعًا مختلفة من الأنماط الملونة (النمط وفقًا لنمط المزخرف) ، وسوف تلتصق الأنسجة ببعضها البعض دون تدمير الأنسجة. نعومة.



ج ، لقد جهز التصفيح بالغراء مجموعتين كبيرتين من وحدات النقش





المتطلبات التقنية



ورق خام



(1) الحجم: Diameter≤1100mm ، (قطر الورق الخام * العرض) ؛

(3) القطر الداخلي: 76.2 مم

جزء تغذية الورق



(1) ثلاث طبقات وحزام لتوصيل الورق ويتم التحكم فيه بواسطة المضخة ؛

(2) ثلاث قطع المحور الأصلي مع المشبك التوتر (3 بوصة ورقة الأساسية و رمح كم) ؛حجم قابل للتعديل

(3) جهاز تحميل ورق هوائي

(4) التعديل اليدوي للورق الخام



جهاز آلي بدون قلب





النقش الجزء



(1) مجموعة واحدة من الصلب إلى وحدة النقش بالمطاط (نقش النقش المقدم من المشتري)



اللف الجزء



(1) نطاق القطر الداخلي القابل للتعديل: 15mm-60mm

(2) قطر المنتجات النهائية: 90-130 مم

(3) ضبط تلقائي لحجم ثقب اللف بالكامل

(4) استخدام إعادة لف المنتجات النهائية من نوع الورق الرائد العلوي وزر الدفع لقيادة الورق الخام

(5) استخدام تكنولوجيا البرمجة الحاسوبية المتقدمة PLC الدولية ، وتنظيم سرعة التردد المتغير وواجهة HMI

(6) الختم: التشذيب التلقائي ، اللاصق ، الختم



جزء التحكم



(1) جهاز الطوارئ ؛

(2) الجهد: AC380V 50HZ المحرك الرئيسي 7.5KW ،

(3) يتطلب ضغط الهواء أقل من 0.5 ميجا باسكال (يتم توفيره بواسطة المستخدم)

(4) جهاز تنظيم السرعة الكهرومغناطيسية
